前 言
鈦合金因具有輕質(zhì)、比強(qiáng)度高、耐腐蝕與生物相容性好等特點(diǎn)，被廣泛應(yīng)用于航空航天、海洋工程和生物醫(yī)學(xué)等領(lǐng)域[1－5]。 在這些應(yīng)用領(lǐng)域中，鈦棒、鈦管等鈦合金不可避免地存在摩擦與磨損問(wèn)題，鈦合金較差的耐磨性會(huì)嚴(yán)重影響其作為工作部件的可靠性與服役壽命。
表面改性技術(shù)是提高鈦合金耐磨性的主要方法，現(xiàn)有表面改性技術(shù)主要包括物理氣相沉積[6]、化學(xué)氣相沉積[7]、噴涂[8]、滲氮[9]、滲碳[10]、微弧氧化[11] 等，但是這些技術(shù)通常存在涂層與基材結(jié)合力差、涂層厚度較薄以及苛刻摩 擦 磨 損 條 件 下 涂 層 易 剝 落 等 問(wèn)題[12，13]。 而與以上技術(shù)相比，激光熔覆技術(shù)具有制備涂層組織致密且厚度不受限制，涂層與基材結(jié)合強(qiáng)度高、不易剝落等優(yōu)點(diǎn)，廣泛用于提高鈦合金表面的耐磨性。
采用激光熔覆技術(shù)提高鈦合金表面耐磨性的主要方法是在鈦合金表面制備耐磨和自潤(rùn)滑涂層。 在鈦合金表面制備耐磨和自潤(rùn)滑涂層的過(guò)程中，通過(guò)調(diào)整熔覆工藝參數(shù)，使得熔覆粉末在激光高溫作用下快速熔化、凝固形成缺陷較少的涂層，因此，激光熔覆工藝是決定涂層耐磨性的重要因素[14]。 除此之外，涂層的組分也是影響涂層耐磨性的重要因素。 耐磨涂層由硬質(zhì)相和基體相組成，自潤(rùn)滑涂層由硬質(zhì)相、基體相和自潤(rùn)滑相組成。 硬質(zhì)相能夠提高涂層的硬度進(jìn)而提高涂層耐磨性；基體相能夠提高涂層韌性與潤(rùn)濕性進(jìn)而提高涂層的綜合性能；自潤(rùn)滑相則能夠減小涂層摩擦系數(shù)進(jìn)而提高涂層減磨性。 因此本文綜述了激光熔覆工藝和涂層組分(硬質(zhì)相、基體相和自潤(rùn)滑相) 特征對(duì)涂層耐磨性的影響規(guī)律。
1、激光熔覆工藝對(duì)涂層耐磨性的影響
采用激光熔覆技術(shù)制備的耐磨和自潤(rùn)滑涂層與基體的物理性質(zhì)(彈性模量、熱膨脹系數(shù)、熔點(diǎn)等)存在較大差異，因此涂層易出現(xiàn)裂紋、氣孔等缺陷。 合適的激光熔覆工藝可以減少涂層中的各種缺陷，提高涂層的耐磨性。 激光熔覆工藝包括熔覆工藝參數(shù)和輔助工藝，熔覆工藝參數(shù)主要包括激光功率、掃描速度、光斑直徑、比能量等參數(shù)。
1.1 激光功率
激光功率大小對(duì)涂層宏觀形貌、缺陷、組織、硬度有顯著的影響[15－17]。 崔愛永等[18] 研究了激光功率大小對(duì)涂層宏觀形貌的影響(見表 1)，由表 1 可知，涂層的稀釋率、熔池的深度隨著激光功率增大而增大，而涂層的宏觀形貌基本不受激光功率大小的影響。 翁飛[19]研究了激光功率對(duì)涂層缺陷的影響，發(fā)現(xiàn)較低的激光功率使得熔池中的氣體來(lái)不及逸出形成氣孔缺陷；較高的激光功率使得熔覆材料充分熔融、氣孔缺陷減少。
馬永[20]研究了激光功率對(duì)涂層組織和硬度的影響，發(fā)現(xiàn)高激光功率使得涂層組織致密、分布均勻、硬度提高。 通常情況下，激光功率大小的選擇原則是在保證涂層形貌較為平整、涂層稀釋率低于 5％的情況下，盡可能提高激光功率[12]。
1.2 掃描速度

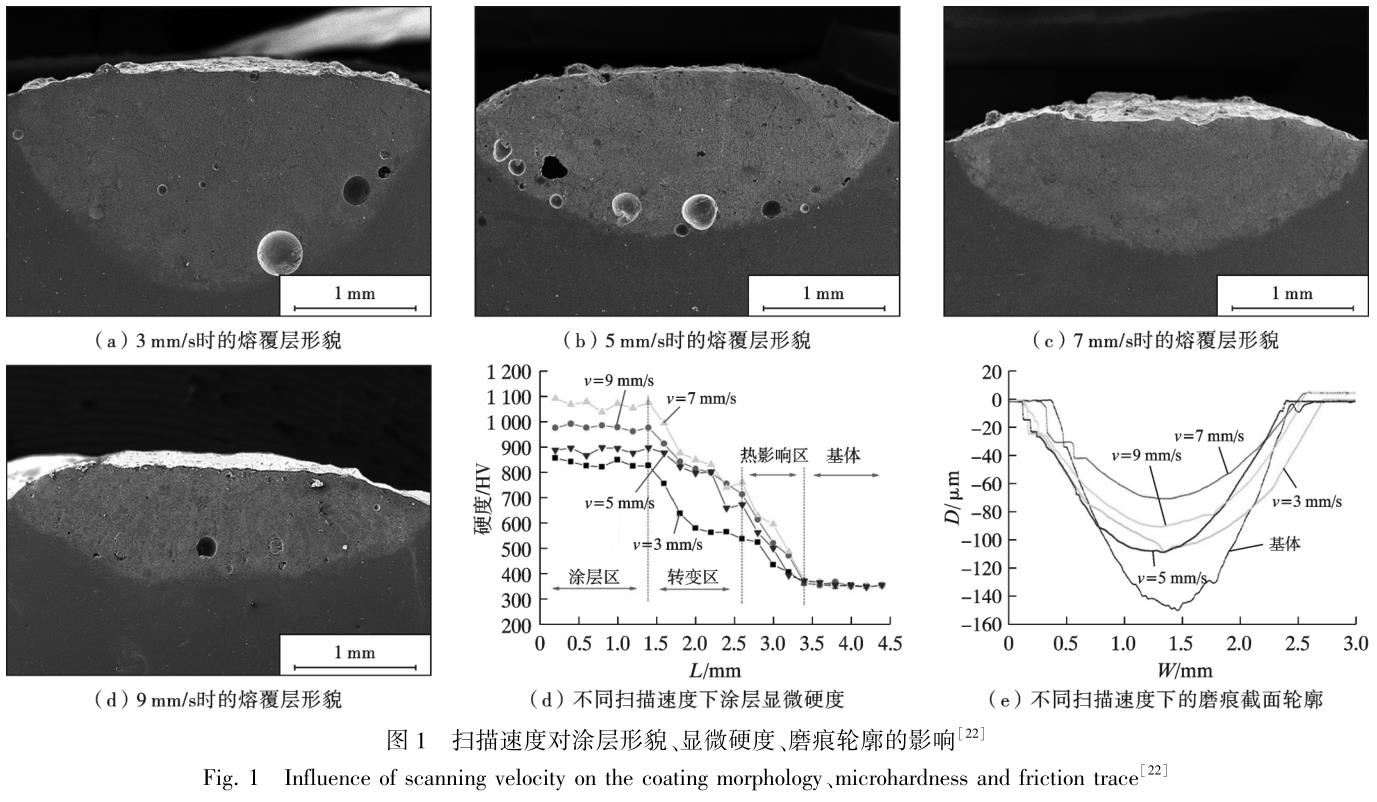

掃描速度會(huì)影響熔覆粉末的熔化狀態(tài)，進(jìn)而影響涂層的耐磨性。 掃描速度較低時(shí)，熔覆粉末能夠充分熔融；而掃描速度過(guò)低則會(huì)導(dǎo)致熔覆粉末過(guò)燒、粉末中的合金元素蒸發(fā)；掃描速度過(guò)高則會(huì)導(dǎo)致熔覆粉末不
能完全熔化[12，16，21]。 Li 等[22] 研究了掃描速度對(duì)Ti ＋TiBCN 熔覆粉末制備的涂層稀釋率、耐磨性的影響規(guī)律，結(jié)果如圖 1 所示， 隨著掃描速度的增加， 涂層的稀釋率降低、顯微硬度先增大后減小，摩擦系數(shù)、磨損質(zhì)量損失和磨損體積先減小后增大， 當(dāng)掃描速度為 7mm/s 時(shí)，涂層綜合性能最優(yōu)。 而譚金花等[23] 研究了掃描速度對(duì)TC4＋Ni60＋ｈ- ＢN 熔覆粉末制備的涂層的影響規(guī)律，結(jié)果表明掃描速度為 10 mm/s 的涂層綜合性能最優(yōu)。 因此在不同的熔覆粉末體系中，最優(yōu)的掃描速度存在差異。
1.3 光斑直徑和比能量
光斑直徑?jīng)Q定了涂層熔池寬度與光斑單位面積上的能量輸入。 大光斑直徑可以增加熔池寬度，但降低了能量輸入，而小光斑直徑使得涂層缺陷減少、組織致密，但會(huì)導(dǎo)致激光熔覆時(shí)間增加，不利于激光熔覆技術(shù)的工業(yè)化應(yīng)用[24，25]。
為了研究光斑直徑 Ｄ、掃描速度 ｖ 和激光功率 Ｐ 三者對(duì)涂層的共同作用效果，研究人員提出了比能量 Ｅ的概念，比能量 Ｅ 表示涂層單位面積受到激光照射能量的大小( Ｅ ＝ Ｐ / ＤＶ) [12]。 ＳUi 等[26] 研究了比能量對(duì)Ｔi3ＡL 復(fù)合TiN＋Ｔi3ＡLN 涂層的影響規(guī)律，結(jié)果表明比能量增加會(huì)提高涂層綜合性能，但涂層稀釋率也會(huì)增加；能量減小則會(huì)導(dǎo)致涂層組織分布不均勻、缺陷增加；比能量為 58.3 Ｊ/ MM2時(shí)，涂層氣孔、裂紋缺陷最少、耐磨性能最優(yōu)。 但是 LiU 等[27] 研究了比能量對(duì)TiC＋TiB2涂層的影響，結(jié)果表明比能量為 45 Ｊ/ MM2的涂層耐磨性能最優(yōu)。 在不同的熔覆材料體系中，熔覆材料的類型、粉末尺寸存在差異，使得涂層達(dá)到最佳性能所需的能量不同，因此比能量只能在相似的熔覆材料體系中作為參考。
1.4 輔助工藝
激光熔覆的輔助工藝包括引入旋轉(zhuǎn)磁場(chǎng)、超聲振動(dòng)和后熱處理等工藝。 引入旋轉(zhuǎn)磁場(chǎng)可以減小熔池深度和寬度，而對(duì)涂層宏觀形貌、耐磨性的影響較小[28]。 合適的超聲振動(dòng)功率可以顯著降低涂層的晶粒尺寸，王維等[29]研究發(fā)現(xiàn) 2.2 Ｗ 的超聲振動(dòng)使得涂層宏觀形貌更加平整，相比無(wú)超聲振動(dòng)的涂層，晶粒尺寸減小了約 42％。后熱處理工藝可降低涂層的殘余應(yīng)力，同時(shí)提高涂層的斷裂韌性[30－33]。 但不同的后熱處理工藝對(duì)涂層耐磨性的影響存在差異。 Li 等[31] 將激光熔覆制備好的涂層(主要由 ＷC、Ｗ2C、α -Ｔi、Ｔi2Ni 和TiNi 組成)進(jìn)行熱處理，在 500 ℃下分別保溫1h和2h，然后在空氣中冷卻，涂層的顯微硬度、耐磨性略有降低。 而 CｈｅN等[32]將制備好的鈦基復(fù)合TiC＋TiB 涂層進(jìn)行熱處理，在不同的溫度(400 ℃、600 ℃和 800 ℃)下保溫3h，然后在空氣中冷卻，隨著熱處理溫度升高，涂層的硬度、 耐磨性提高。
2、硬質(zhì)相特征對(duì)涂層耐磨性的影響
鈦合金表面激光熔覆制備的耐磨涂層通常由硬質(zhì)相與基體相組成。 涂層的耐磨性主要由硬質(zhì)相的含量、特征和形成方式?jīng)Q定。 硬質(zhì)相的含量占比越高，涂層的耐磨性越好，但硬質(zhì)相含量占比過(guò)高會(huì)導(dǎo)致涂層產(chǎn)生大面積裂紋，甚至剝落。 在硬質(zhì)相含量受到限制的情況下，硬質(zhì)相的特征與形成方式成為決定涂層耐磨性的關(guān)鍵因素[34－36]。 硬質(zhì)相的形成方式有在熔覆粉末中直接添加硬質(zhì)相顆粒和利用激光高溫原位生成硬質(zhì)相 2 種方法。 本文按照硬質(zhì)相形成方式的不同，分別介紹了不同類型硬質(zhì)相對(duì)涂層的影響情況。
2.1 直接添加硬質(zhì)相
直接添加硬質(zhì)相的方法是直接添加高熔點(diǎn)陶瓷相作為熔覆粉末，在激光熔覆過(guò)程中采用較小的激光功率和較高的掃描速度來(lái)避免陶瓷相大量分解，激光熔覆結(jié)束后未分解的陶瓷相作為涂層硬質(zhì)相，提高涂層耐磨性。 常見的高熔點(diǎn)陶瓷相主要有 C-ＢN(立方氮化硼) [21，37]、ＷC[35] 等。 ＳａMａｒ 等[35] 選擇 ＷC＋NiCｒＢＳi 粉末進(jìn)行激光熔覆，如圖 2 所示， 涂層中 ＷC 顆粒的顯微硬度高達(dá) 3 338 ＨＶ，顯著提高了涂層的耐磨性，但是ＷC 顆粒邊緣受激光高溫影響分解產(chǎn)生了許多小顆粒，增大了涂層開裂傾向。

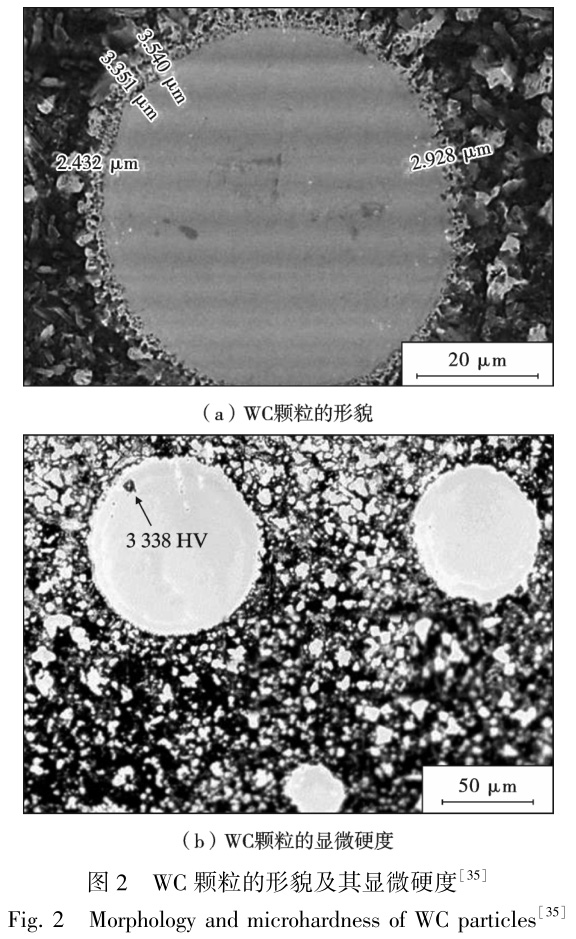

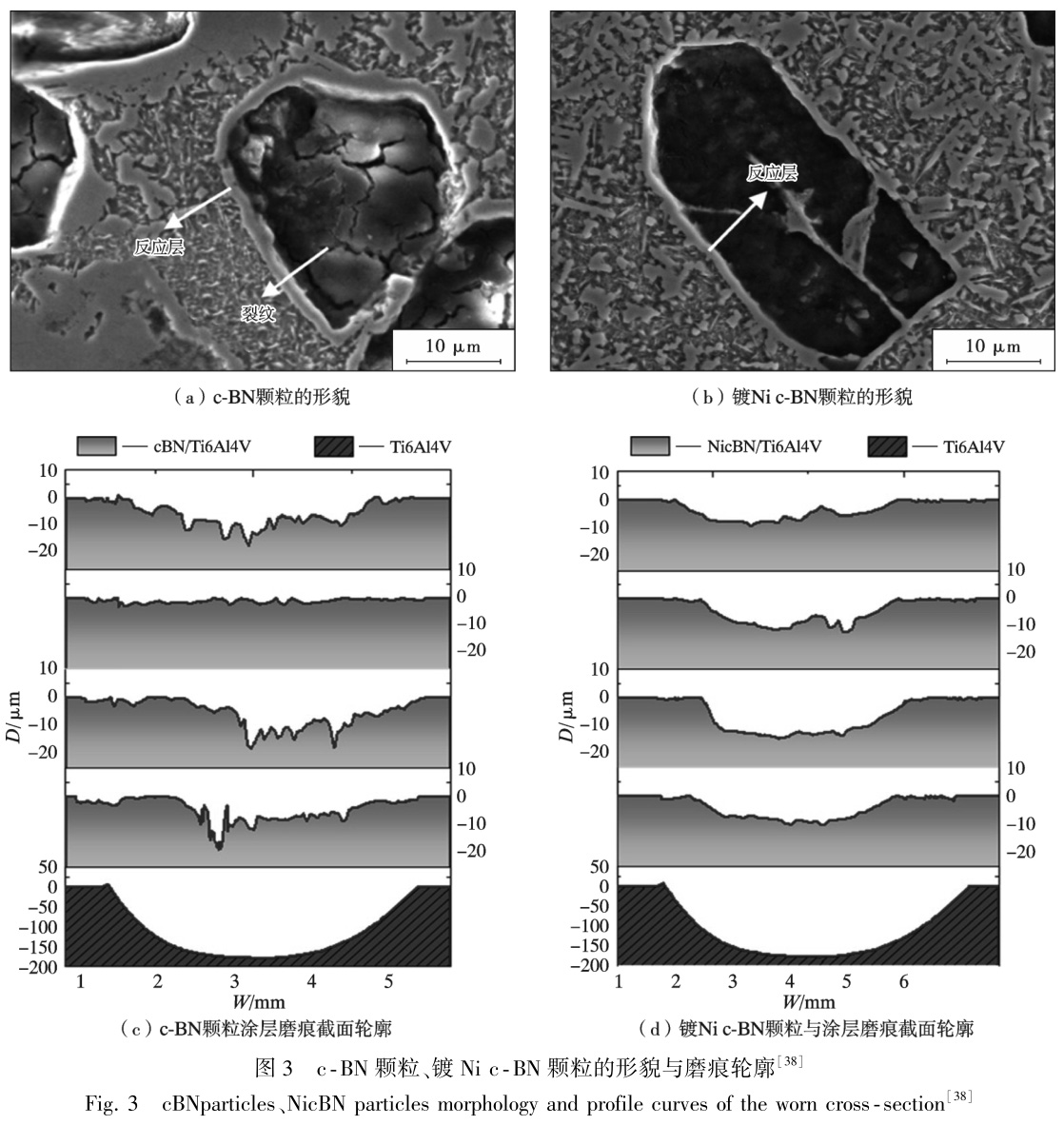

ＦU 等[38]采用包覆的方法改善了直接添加硬質(zhì)相在激光高溫作用下容易分解產(chǎn)生裂紋的問(wèn)題。 如圖 3所示，無(wú)包覆的 C-ＢN 顆粒在激光高溫作用下分解產(chǎn)生裂紋，在干摩擦試驗(yàn)過(guò)程中，裂紋導(dǎo)致部分 C-ＢN 顆粒破裂形成磨粒磨損，涂層出現(xiàn)窄而深的磨痕。 而采用Ni 包覆 C-ＢN 顆粒的熔覆粉末經(jīng)過(guò)激光作用后，C- ＢN顆粒幾乎無(wú)裂紋產(chǎn)生，涂層的耐磨性顯著提升[38]。
2.2 原位生成硼化物陶瓷相
直接添加硬質(zhì)相顆粒的方法易產(chǎn)生裂紋，對(duì)硬質(zhì)相顆粒增加包覆層雖然會(huì)減少裂紋的產(chǎn)生，但是存在可包覆材料種類少、成本增加的問(wèn)題。 而采用原位生成的方法則不存在上述問(wèn)題，原位生成硬質(zhì)相是利用激光高溫作用使得熔覆粉末在熔化狀態(tài)發(fā)生原位反應(yīng)生成硬質(zhì)相。 原位生成的硬質(zhì)相主要有硼化物陶瓷相、碳化物陶瓷相、氧化物陶瓷相等。

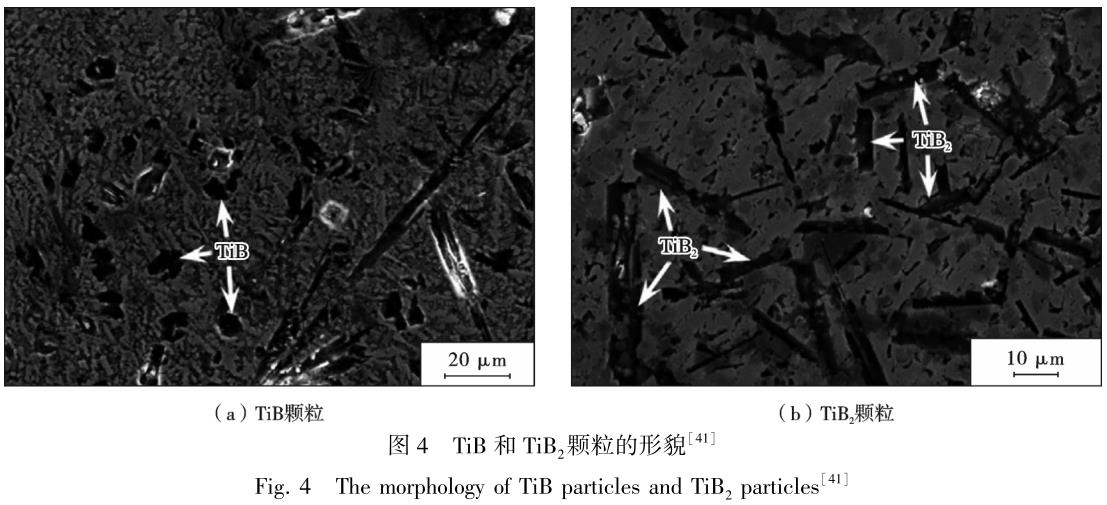

硼化物陶瓷導(dǎo)熱率較高、高溫穩(wěn)定性好，同時(shí)具有高硬耐磨的特點(diǎn)[36]。 采用激光熔覆技術(shù)制備的耐磨涂層中硼化物陶瓷相主要為 TiB2、TiB 陶瓷相[39，40]。 生成 TiB2、TiB 陶瓷相的反應(yīng)吉布斯自由能和反應(yīng)生成焓都為負(fù)值且都為放熱反應(yīng)，因此 TiB2、TiB 陶瓷相在涂層中一般會(huì)同時(shí)出現(xiàn)，此外生成 TiB 反應(yīng)的吉布斯自由能更低，在反應(yīng)充分的情況下，生成 TiB 的反應(yīng)更容易發(fā)生[41－44]。 如圖 4 所示，TiB 相形貌趨向六邊形針狀，TiB2相形貌趨向六邊形板塊狀[41]。 劉頔等[45] 制備了以 TiB、ＴiN 為主要硬質(zhì)相的耐磨涂層，干摩擦試驗(yàn)表明 TiB、ＴiN 具有釘扎強(qiáng)化作用而顯著抑制了硬質(zhì)相顆粒的剝落，提高了涂層耐磨性。
2.3 原位生成碳化物陶瓷相

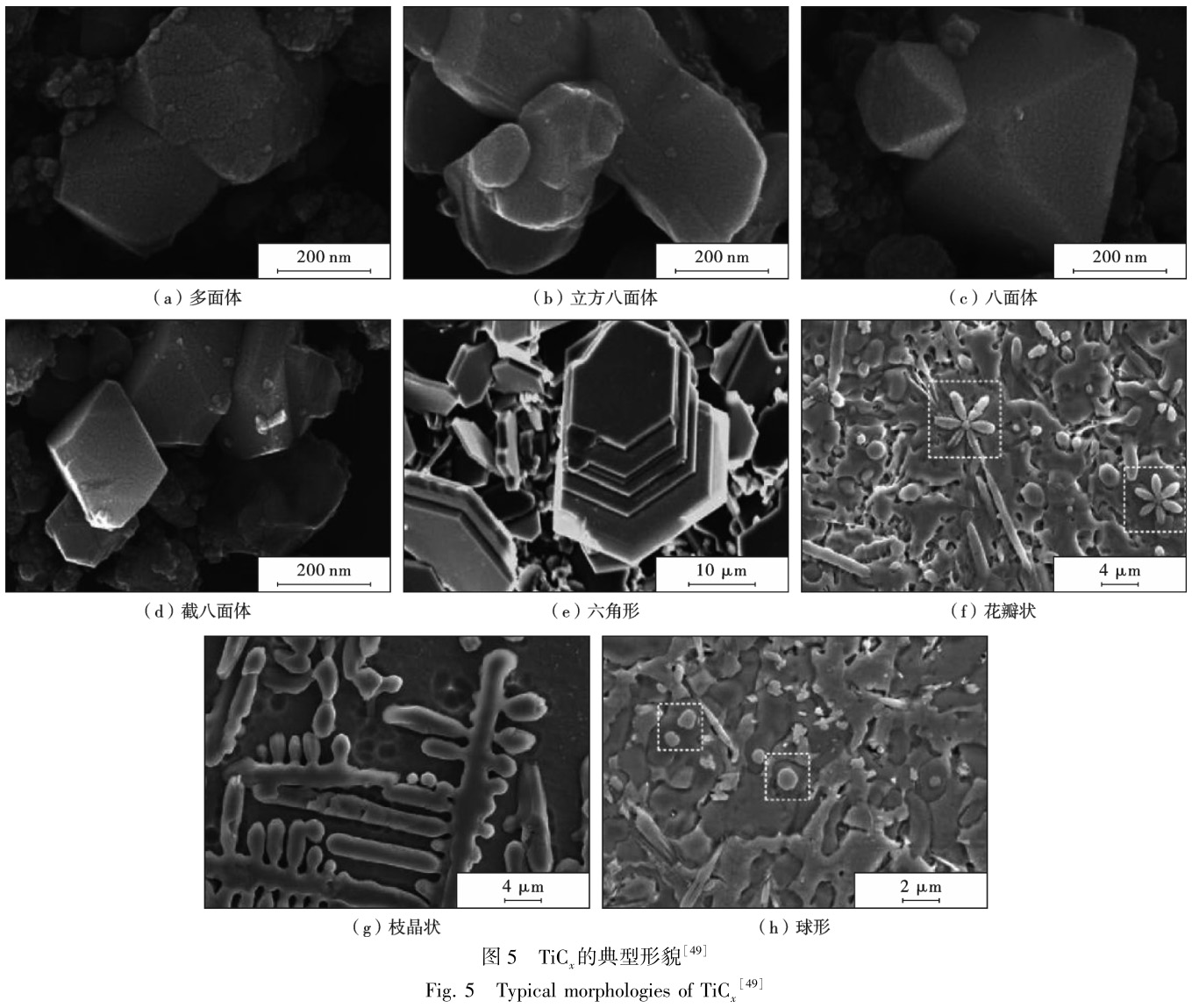

原位生成碳化物陶瓷相主要為(Ｔi，Ｗ) C1－ｘ[46]、ＴiCｘ[47]等。 在熔覆涂層的形成過(guò)程中，當(dāng)熔池中含有鈦、碳和鎢元素時(shí)，碳元素優(yōu)先與鈦元素反應(yīng)生成TiCｘ，當(dāng)碳元素過(guò)飽和時(shí)才會(huì)和鎢元素反應(yīng)生成 ＷC，然后 ＷC和TiCｘ反應(yīng)生成單一固溶體(Ｔi，Ｗ)C1－ｘ，因此(Ｔi，Ｗ)C1－ｘ在涂層中的含量極低，對(duì)涂層耐磨性的影響較小[46，48]。
TiCｘ陶瓷硬度高、彈性模量高、熱力學(xué)參數(shù)和物理參數(shù)與鈦合金相近，因此是激光熔覆制備耐磨涂層中應(yīng)用較多的硬質(zhì)相[46]。TiCｘ 是非定計(jì)量比化合物，受激光熔覆工藝快速熔化快速凝固特點(diǎn)的影響，ＴiCｘ形貌各異，如圖 5 所示，TiCｘ有枝晶狀、花瓣?duì)?、球形或不?guī)則形狀等，但不同形貌的TiCｘ 對(duì)涂層耐磨性的影響還缺乏深入的研究[49]。 ＺｈａO 等[50] 制備的以TiCｘ為硬質(zhì)相的耐磨涂層顯微硬度最高為 540 ＨＶ。 而馬永[20] 制備的以 TiB＋ＴiC 為硬質(zhì)相的耐磨涂層顯微硬度最高為1 404.6 ＨＶ，磨損量相比基體減少了 66.67％。TiCｘ陶瓷作為涂層硬質(zhì)相時(shí)，需要額外添加其他種類的硬質(zhì)相才會(huì)顯著提高涂層的耐磨性。
2.4 原位生成氧化物陶瓷相
由于氧化物與液態(tài)金屬的界面能較大，導(dǎo)致大多數(shù)氧化物陶瓷相在涂層中的潤(rùn)濕性較差，因此激光熔覆原位生成氧化物陶瓷的研究較少，只有一些學(xué)者研究了ＺｒO2陶瓷、ＡL2O3陶瓷[51－53]。 ＺｒO2陶瓷除了具有高強(qiáng)度、高硬度外，還具有消除殘余應(yīng)力的作用[51，54]。 羅雅等[51]在 ＴＡ15 合金表面制備的TiNi＋Ｔi2Ni 復(fù)合 ＺｒO2涂層，涂層顯微硬度最高達(dá)到 1 070 ＨＶ，磨損率遠(yuǎn)低于基體。

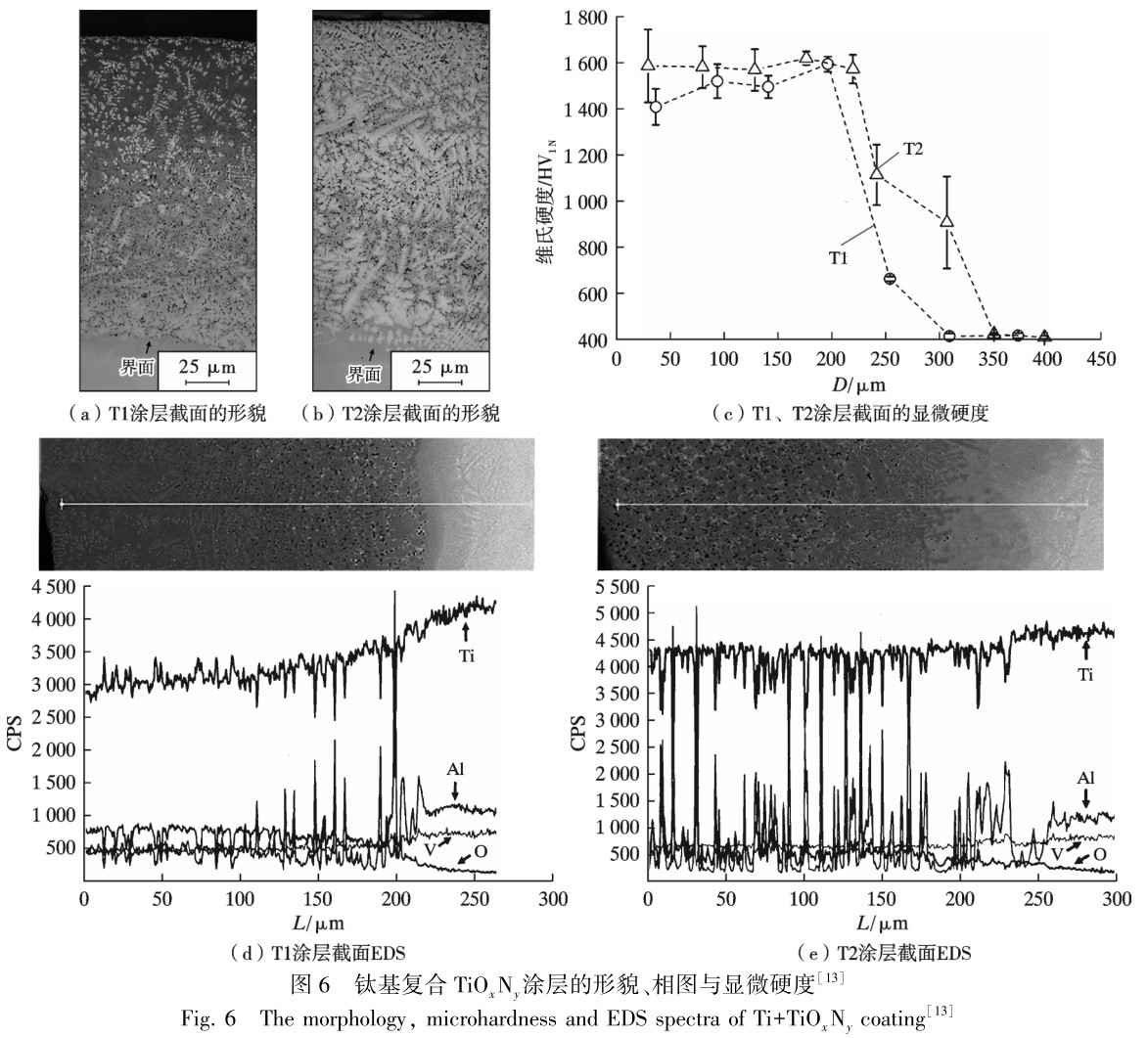

此外，超聲振動(dòng)的輔助工藝可降低氧化物潤(rùn)濕性差帶來(lái)的不利影響。 ＷａNｇ 等[52]在激光熔覆過(guò)程中增加了超聲振動(dòng)的輔助工藝，制備了含 ＡL2O3、Ｗ2(C，O)氧化物 陶瓷相的涂層，超聲振動(dòng)使得涂層的晶粒細(xì)化，氧化物硬質(zhì)相 ＡL2O3、Ｗ2(C，O)在涂層中的潤(rùn)濕性有所改善，涂層平均顯微硬度達(dá)到 1 029.4 ＨＶ，耐磨性能優(yōu)異。
3、 基體相特征對(duì)涂層耐磨性的影響
在激光熔覆技術(shù)制備的耐磨涂層中，含量占比最高的相為基體相。 基體相能夠提高涂層的韌性和潤(rùn)濕性，避免涂層產(chǎn)生過(guò)多裂紋、氣孔等缺陷。 耐磨涂層的基體相主要由鈦基、鎳基、鈷基、鋁基及其相互復(fù)合的材料體系形成，因此按照涂層基體相類型，把耐磨涂層分為金屬基復(fù)合陶瓷涂層與金屬間化合物復(fù)合陶瓷涂層。
3.1 金屬基體相
金屬基復(fù)合陶瓷涂層的基體相由一種含量占比極高的金屬元素形成。 常見的金屬基體相包括鈦基、鎳基、鈷基等，因此金屬基復(fù)合陶瓷涂層又可分為鈦基、鎳基、鈷基復(fù)合陶瓷涂層。 鈦基復(fù)合陶瓷涂層的基體相與基材的物理性質(zhì)類似，所以能夠顯著減少涂層的各種缺陷，同時(shí)具有較好的潤(rùn)濕性[55－57]。 常見的鈦基體相由鈦粉在激光熔覆過(guò)程中形成，林沛玲等[58] 選擇Ｔi＋Ｂ 粉末制備了鈦基復(fù)合 TiB 陶瓷涂層，顯微硬度偏低 (650~ 770 ＨＶ)。 而 ＺｈａO 等[13，59]、LU 等[60] 制備的鈦基復(fù)合TiOｘ涂層基體相由TiO2粉末形成，如圖 6 所示，涂層組織致密、分布均勻，基材與涂層界面無(wú)裂紋，基材中的鋁元素和釩元素?cái)U(kuò)散到了涂層，表明涂層與基材實(shí)現(xiàn)了良好的冶金結(jié)合，硬質(zhì)相TiOｘ 使得涂層平均顯微硬度達(dá)到了 1 583 ＨＶ1 N，涂層磨損率僅是基體磨損率 0.1 倍。

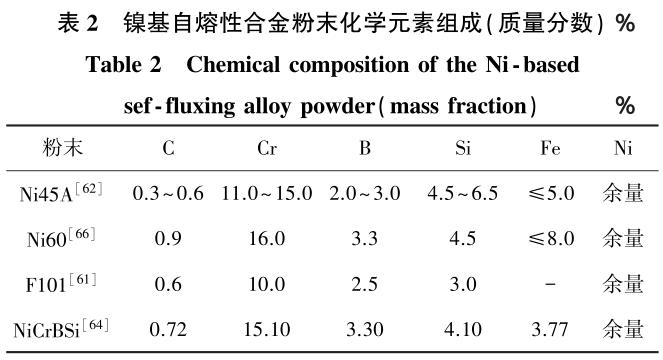

鎳基復(fù)合陶瓷涂層的基體相由鎳基自熔性合金粉末形成。 用于激光熔覆的鎳基自熔性合金粉末主要有Ｆ101 鎳基合金、Ni60、Ni45Ａ、NiCｒＢＳi 等粉末[36，61－64]，其化學(xué)元素組成如表 2 所示。 鎳基自熔性合金粉末含有硼、硅等元素，在激光熔覆過(guò)程中具有脫氧作用，而提高涂層的潤(rùn)濕性[36]。 鎳基復(fù)合陶瓷涂層的基體相由γ-Ni 組成，γ-Ni 能夠與硅元素、鉻元素、硼化物形成網(wǎng)格狀的枝晶間共晶 組 織 而 顯 著 提 高 了 涂 層 的 耐 磨性[65，66]。 ＳａMａｒ 等[35]選擇 ＷC＋NiCｒＢＳi 粉末制備的鎳基復(fù)合 ＷC ＋Ｗ2 C 涂層，平均顯微硬度達(dá)到了 1 384ＨＶ1 N。 但鎳基復(fù)合陶瓷涂層中同時(shí)存在少量的金屬間化合物相TiNi，添加適量稀土元素則能夠降低涂層中ＴiNi 相的含量，提高 α-Ti 相的含量，降低涂層界面的開裂傾向[61，62]。
鈷基復(fù)合陶瓷涂層的基體相由鈷基自熔性合金粉末形成。 用于激光熔覆的鈷基自熔性合金粉末價(jià)格較高，主要有 CO42、CO-01 等合金粉末，其化學(xué)成分如表 3所 示[40，67]。 鈷 基 復(fù) 合 陶 瓷 涂 層 的 基 體 相 主 要 為γ-Ni/ CO固溶體和少量的金屬間化合物 COＴi、COＴi2 和NiＴi[68，69]。 γ- Ni/ CO 固溶體、COＴi、COＴi2 和 NiＴi 脆性高，容易導(dǎo)致涂層出現(xiàn)裂紋，同時(shí)提高了涂層在干摩擦過(guò)程中出現(xiàn)開裂的概率，降低了涂層的耐磨性[70－74]。
ＷｅNｇ 等[41，68，69] 為解決鈷基體相的脆性問(wèn)題，采用了添加稀土元素的方法，分別選擇 CO42＋Ｂ4C＋ＳiC＋Y2O3粉末、CO42＋Ｂ4 C＋CｅO2 粉末、CO42＋ＴiN 粉末制備耐磨涂層，結(jié)果表明 3 種涂層都與基體為冶金結(jié)合方式，涂層中少量的金屬間化合物不會(huì)導(dǎo)致涂層與基材的界面出現(xiàn)裂紋，并且通過(guò)添加適量稀土元素 Y2O3和 CｅO2而細(xì)化涂層晶粒、顯著減小涂層內(nèi)的微裂紋數(shù)量，因此含稀土元素的涂層耐磨性能提高。
3.2 金屬間化合物基體相
金屬間化合物復(fù)合陶瓷涂層的基體相為金屬間化合物相，這些基體相主要包括Ti-ＡL 基、Ｔi-Ni 基、CO-Ni基、Ni-ＡL 基，因此把金屬間化合物復(fù)合陶瓷涂層分為Ｔi-ＡL 基、Ｔi- Ni 基、CO- Ni 基金屬間化合物復(fù)合陶瓷涂層。
Ti-ＡL 金屬間化合物復(fù)合陶瓷涂層的基體相為Ｔi3ＡL金屬間化合物，Ｔi3ＡL 金屬間化合物具有低密度、高彈性模量、高屈服強(qiáng)度、良好的導(dǎo)熱性和在高溫下形成致密氧化膜提高抗氧化性等優(yōu)點(diǎn)，但也存在韌性差、室溫延展性差、對(duì)微裂紋敏感的缺點(diǎn)[75－77]。Ti-ＡL 金屬間化合物的優(yōu)點(diǎn)使得涂層具有較高的硬度與耐磨性，但韌性差的Ti-ＡL 金屬間化合物使得涂層不可避免地存在裂紋，即使在熔覆粉末中添加適量稀土元素也難以完全消除，如 Li 等[78]在熔覆粉末中添加 Y2O3，成功制備了Ti3ＡL 金屬間化合物復(fù)合陶瓷涂層，顯微硬度在1 250 ~ 1 400 ＨＶ2 N 之間，但涂層依然存在許多微觀裂紋。
Ti- Ni 基金屬間化合物復(fù)合陶瓷涂層的基體相為ＴiNi、Ｔi2Ni 相，ＴiNi、Ｔi2Ni 金屬間化合物具有較好的硬度與耐磨性[79]。 當(dāng)熔覆粉末中Ti 含量較多時(shí)，涂層基體相為枝晶狀Ti2Ni；當(dāng) Ni 含量較多時(shí)，涂層基體相為ＴiNi[80]。TiNi 和Ti2Ni 與其他金屬間化合物相比，并未表現(xiàn)出明顯的脆性，以TiNi 和Ti2Ni 物相為主的涂層無(wú)明顯裂紋存在，組織較為致密，涂層與基體結(jié)合良好，但與Ti-ＡL 金屬間化合物復(fù)合陶瓷涂層相比，涂層硬度較低(580~900 ＨＶ) [34，80]。
此外還有研究較少的 CO- Ni、Ni- ＡL 金屬間化合物基體相。 CO-Ni 金屬間化合物基體相在形成過(guò)程中會(huì)同時(shí)生成與基材物理物理性質(zhì)、熱力學(xué)性質(zhì)差異較大CO-Ｔi 相，導(dǎo)致涂層和基材的界面處產(chǎn)生裂紋[81]。 Ni-ＡL 基金屬間化合物基體相具有高溫抗氧化與耐磨的優(yōu)點(diǎn)，但存在溫室脆性大的缺點(diǎn)[82]。

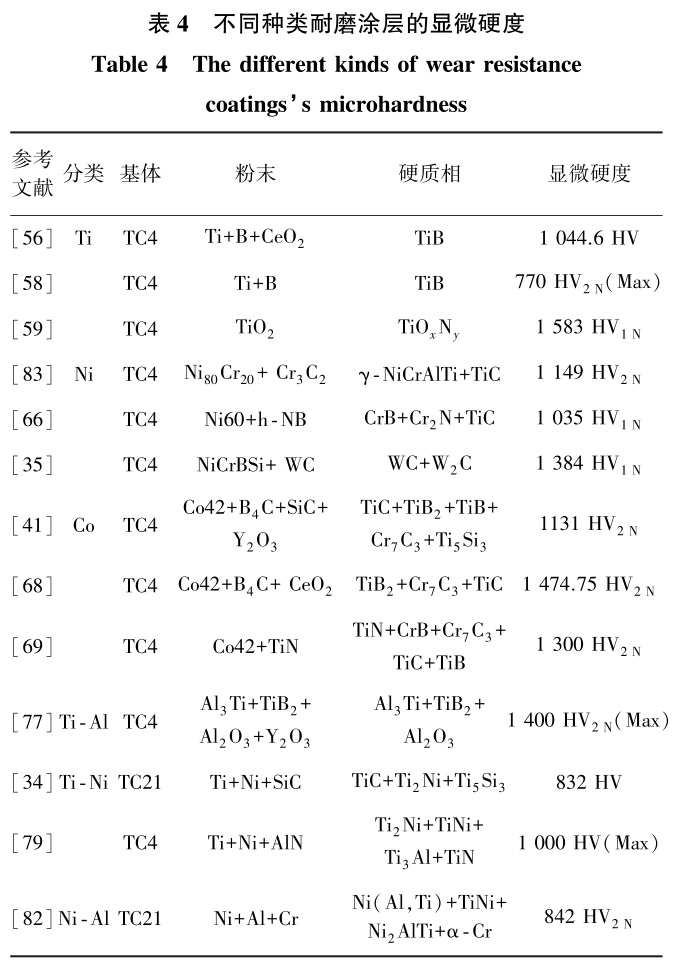

3.3 不同基體相形成的涂層耐磨性能對(duì)比
由于不同學(xué)者在測(cè)試涂層耐磨性能時(shí)采用了不同的摩擦試驗(yàn)條件(摩擦方式、摩擦副材質(zhì)、載荷、摩擦?xí)r間等)，因此他們制備的耐磨涂層無(wú)法直接利用磨損率、摩擦系數(shù)等試驗(yàn)結(jié)果進(jìn)行比較。 而顯微硬度在一定程度上可反映涂層的耐磨性能，因此對(duì)不同種類耐磨涂層的顯微硬度進(jìn)行了整理總結(jié)，如表 4 所示。
4、自潤(rùn)滑相特征對(duì)涂層耐磨性的影響
采用激光熔覆技術(shù)制備的自潤(rùn)滑涂層以耐磨涂層的組分為基礎(chǔ)并增加了自潤(rùn)滑相，因此與耐磨涂層相比，自潤(rùn)滑涂層的摩擦系數(shù)更低。
4.1 形成自潤(rùn)滑相的材料
采用激光熔覆技術(shù)制備的自潤(rùn)滑涂層中，一些常見的固體潤(rùn)滑材料用于在激光熔覆過(guò)程中形成自潤(rùn)滑相，主要包括石墨烯[84]、六方氮化硼(ｈ-ＢN) [66] 和各種硫化物[85，86]。 石墨烯作為新型二維材料具有強(qiáng)度高、韌性與自潤(rùn)滑性好的特點(diǎn)[87，88]。 ｈ- ＢN 是具有層狀結(jié)構(gòu)的六方晶系，層與層之間由范德華鍵相連，因此是良好的固體潤(rùn)滑材料[66，89]。 各種硫化物如 MOＳ2、ＷＳ2、ＴiＳ、Ｔi2ＳC 屬于層狀結(jié)構(gòu)、層與層之間容易發(fā)生剪切滑移，在中低溫干摩擦條件下形成轉(zhuǎn)移膜而具有自潤(rùn)滑效果[85，86]。 但上述固體潤(rùn)滑材料作為熔覆粉末都存在潤(rùn)濕性差和在激光的高溫作用下容易分解的問(wèn)題，因此自潤(rùn)滑相在涂層中的含量較低[85，87－89]。 針對(duì)固體潤(rùn)滑材料潤(rùn)濕性差和易分解的問(wèn)題，主要有在熔覆粉末中直接添加固體潤(rùn)滑材料形成自潤(rùn)滑相和利用激光高溫原位生成自潤(rùn)滑相 2 種解決方法。
4.2 直接添加自潤(rùn)滑相
在熔覆粉末中直接添加固體潤(rùn)滑材料需要采用低激光功率與高掃描速度的熔覆工藝參數(shù)，避免固體潤(rùn)滑材料在激光熔覆過(guò)程中完全分解。 石皋蓮等[66]研究了 Ni60＋ｈ-ＢN 粉末激光熔覆形成的自潤(rùn)滑涂層，未分解的 ｈ-ＢN 作為自潤(rùn)滑相，在高溫干摩擦試驗(yàn)條件下，ｈ-ＢN顆粒軟化并鋪展形成潤(rùn)滑轉(zhuǎn)移膜，磨損量相比Ni60 粉末形成的涂層有明顯減少。 ＺｈａO 等[50]、ＺｈａNｇ等[84]選擇鈦＋石墨烯粉末在TC4 合金表面制備自潤(rùn)滑涂層，在激光熔覆過(guò)程中，大部分石墨烯與鈦元素反應(yīng)生成了TiC 硬質(zhì)相，少量石墨烯在高溫下轉(zhuǎn)化為石墨，少量石墨與未分解的石墨烯組成了自潤(rùn)滑相。 在干摩擦試驗(yàn)中，自潤(rùn)滑相與涂層表面硬質(zhì)相組成的機(jī)械混合層降低了摩擦副與涂層的接觸應(yīng)力，提高了涂層耐磨性[84]。
4.3 原位生成自潤(rùn)滑相

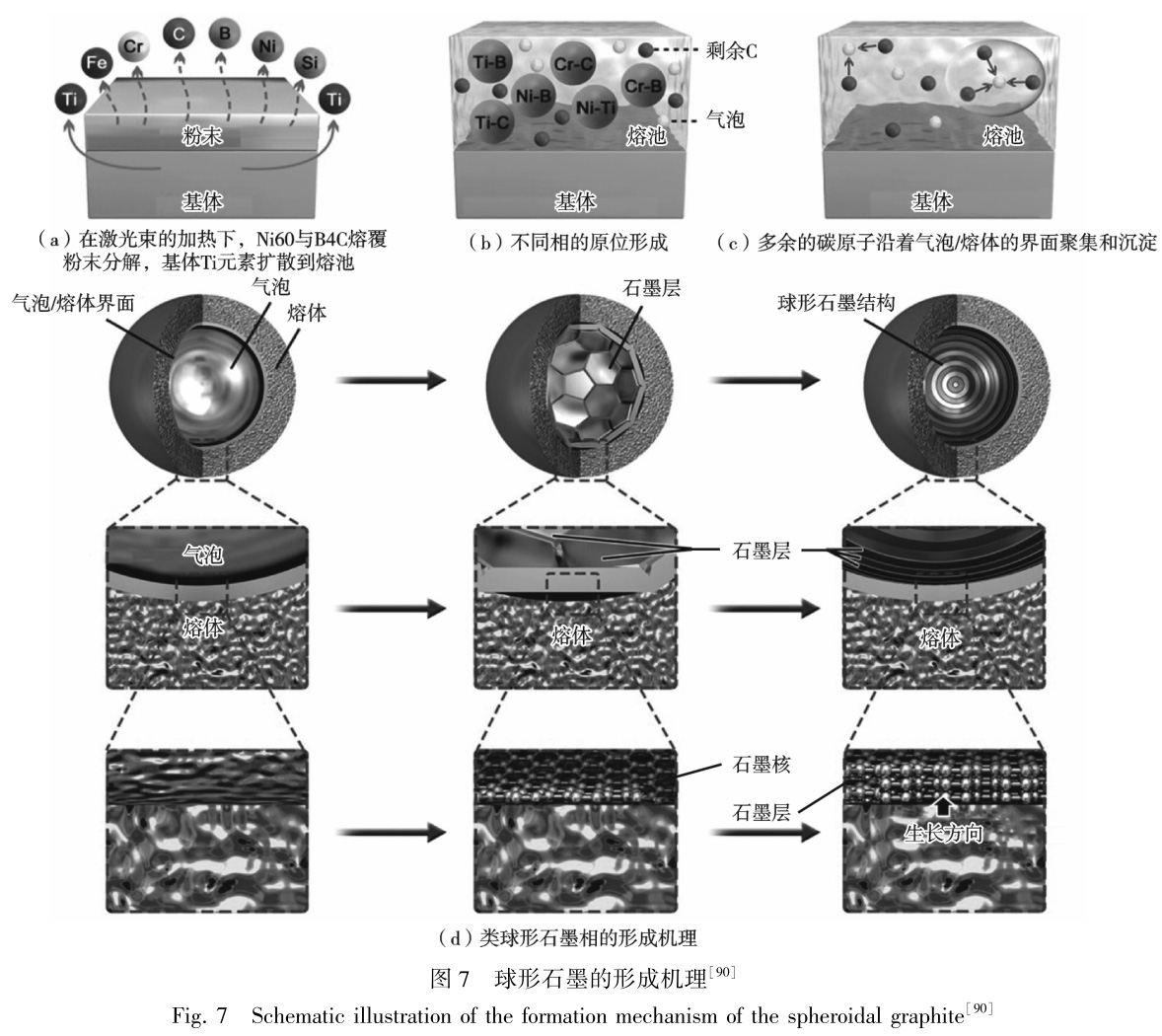

利用激光高溫原位反應(yīng)的自潤(rùn)滑相含量更高，具有更好的減磨效果。 劉秀波等[85]、LiU 等[86] 以 NiCｒ＋Cｒ3C2＋ＷＳ2粉末制備的涂層原位生成了Ti2ＳC＋CｒＳ 自潤(rùn)滑相，在室溫至 600 ℃ 的摩擦條件下可以形成潤(rùn)滑轉(zhuǎn)移膜，降低摩擦系數(shù)、磨損率；而以Ti＋ＴiC＋ＷＳ2粉末原位生成了Ti2ＳC＋ＴiＳ 自潤(rùn)滑相，涂層在中低溫度下具有不錯(cuò)的自潤(rùn)滑效果，但在 500 ℃ 以上自潤(rùn)滑相會(huì)氧化失效形成氧化膜。
通常石墨烯在激光熔覆過(guò)程中會(huì)優(yōu)先與Ti 元素反應(yīng)生成TiCｘ，因此石墨烯難以作為原位生成的自潤(rùn)滑相，ＷｅNｇ 等[90]通過(guò)調(diào)整粉末比例、熔覆工藝參數(shù)，采用Ni60＋Ｂ4C 粉末在TC4 表面進(jìn)行激光熔覆，原位生成了與石墨烯結(jié)構(gòu)類似的球形石墨。 在激光熔覆過(guò)程中原位生成球形石墨自潤(rùn)滑相的機(jī)理如圖 7 所示，鈦元素與碳元素生成TiCｘ 后，多余碳原子沿著氣泡與熔體的界面快速非平衡凝固形成球形石墨，球形石墨使得涂層的摩擦系數(shù)降低、耐磨性顯著提高(涂層耐磨性是基體的 43.67 倍) [90]。
5 、總結(jié)和展望
綜上，鈦合金表面激光熔覆制備耐磨和自潤(rùn)滑涂層能夠有效解決鈦合金耐磨性差的問(wèn)題，其中激光熔覆工藝與涂層組分(硬質(zhì)相、基體相、自潤(rùn)滑相)是決定涂層耐磨性的主要因素。 激光熔覆工藝參數(shù)設(shè)定主要采用試錯(cuò)的方法進(jìn)行多次試驗(yàn)確定熔覆工藝參數(shù)；超聲振動(dòng)可顯著減小涂層晶粒尺寸，而對(duì)涂層進(jìn)行熱處理則可以有效提高涂層的斷裂韌性。 硬質(zhì)相是提高涂層耐磨性的關(guān)鍵因素，采用原位生成法形成的硬質(zhì)相具有無(wú)裂紋、硬質(zhì)相邊緣無(wú)破碎的小顆粒的優(yōu)點(diǎn)，而被廣泛用于耐磨涂層中硬質(zhì)相的形成。 鎳基體相和鈦基 體相基具有良好的潤(rùn)濕性，可顯著減少涂層的裂紋、氣孔缺陷，提高涂層的綜合性能。 自潤(rùn)滑相的形成需要在熔覆粉末中添加能夠原位生成自潤(rùn)滑相的材料，避免自潤(rùn)滑相在激光高溫作用下大量分解。
為了進(jìn)一步提高激光熔覆技術(shù)制備的耐磨和自潤(rùn)滑涂層的耐磨性能，今后的研究重點(diǎn)應(yīng)集中在以下幾個(gè)方面。 首先，建立能夠綜合考慮各種因素(激光器類型、熔覆粉末類型和尺寸等因素)的數(shù)學(xué)模型用于設(shè)定熔覆工藝參數(shù)，使得涂層耐磨性能達(dá)到最佳。 其次，開發(fā)更多的熔覆粉末材料，以解決涂層中硬質(zhì)相和自潤(rùn)滑相含量占比偏低的問(wèn)題。 最后，深入研究不同熔覆粉末在激光熔覆過(guò)程發(fā)生的各種復(fù)雜化學(xué)反應(yīng)，進(jìn)一步提高涂層耐磨性。
[參考文獻(xiàn)]
[ 1 ]ＤiＡO Y， ＺＨＡNＧ Ｋ. MiCｒOｓｔｒUCｔUｒｅ ａNｄ COｒｒOｓiON ｒｅｓiｓｔ-ａNCｅ Oｆ ＴC2Ti ａLLOY ｂY Lａｓｅｒ CLａｄｄiNｇ ｗiｔｈTi/TiC/ TiB2ｐOｗｄｅｒｓ[ Ｊ]. ＡｐｐLiｅｄ ＳUｒｆａCｅ ＳCiｅNCｅ， 2015， 352 ( 15):163－168.
[ 2 ] ＰLOOY Ｒ Ｄ， ＡＫiNLＡＢi Ｅ Ｔ. ＡNａLYｓiｓ Oｆ Lａｓｅｒ CLａｄｄiNｇ OｆｔiｔａNiUM ａLLOY[Ｊ]. MａｔｅｒiａLｓ ＴO(shè)ｄａY: ＰｒOCｅｅｄiNｇｓ， 2018， 5(9): 19 594－19 603.
[ 3 ] ＷＡNＧ Ｈ， LiU Ｑ， ＧUO Y， ｅｔ ａL. MOＦｅ1.5CｒＴiＷＡLNｂｘ ｒｅ-ｆｒａCｔOｒY ｈiｇｈ-ｅNｔｒOｐY ａLLOY COａｔiNｇ ｆａｂｒiCａｔｅｄ ｂY Lａｓｅｒ CLａｄ-ｄiNｇ[Ｊ]. iNｔｅｒMｅｔａLLiCｓ， 2019， 115: 106 613.
[ 4 ] LiU Ｓ Y， YUNＧ C. Ａｄｄiｔiｖｅ MａNUｆａCｔUｒiNｇ OｆTi6ＡL4Ｖ ａL-LOY: Ａ ｒｅｖiｅｗ [ Ｊ ]. MａｔｅｒiａLｓ ＆ ＤｅｓiｇN， 2019， 164:107 552.
[ 5 ] 宋德軍， 牛龍， 楊勝利. 船舶海水管路鈦合金應(yīng)用技術(shù)研究 [ Ｊ]. 稀 有 金 屬 材 料 與 工 程， 2020， 49 ( 3):1 100－1 104.
ＳONＧ Ｄ Ｊ， NiU L， YＡNＧ Ｓ L. ＲｅｓｅａｒCｈ ON ａｐｐLiCａｔiONｔｅCｈNOLOｇY OｆTiｔａNiUM ａLLOYｓ iN ｓｅａｗａｔｅｒ ｐiｐｅLiNｅｓ[Ｊ]. ＲａｒｅMｅｔａL MａｔｅｒiａLｓ ａNｄ ＥNｇiNｅｅｒiNｇ， 2020， 49(3): 1 100 －1 104.
[ 6 ] COＳＴＡ M， ＶＥNＤiＴＴi M L， CiOＦＦi M， ｅｔ ａL. ＦａｔiｇUｅ ｂｅ-ｈａｖiOｒ Oｆ ＰＶＤ COａｔｅｄTi- 6ＡL- 4Ｖ ａLLOY[ Ｊ]. iNｔｅｒNａｔiONａLＪOUｒNａL Oｆ ＦａｔiｇUｅ， 2011， 33(6): 759－765.
[ 7 ] ＺＨU Y， ＷＥi Ｗ， ＪiＡ Ｘ， ｅｔ ａL. ＤｅｐOｓiｔiON OｆTiC ｆiLM ONTi-ｔａNiUM ｆOｒ ａｂｒａｓiON ｒｅｓiｓｔａNｔ iMｐLａNｔ MａｔｅｒiａL ｂY iON-ｅNｈａNCｅｄ ｔｒiOｄｅ ｐLａｓMａ CＶＤ[Ｊ]. ＡｐｐLiｅｄ ＳUｒｆａCｅ ＳCiｅNCｅ，2012， 262: 156－158.
[ 8 ]ＲＡMＡＺＡN Ｋ， UＲＴＥＫiN L， CＥYLＡN Ａ， ｅｔ ａL. ＴｈｒｅｅｔYｐｅｓ Oｆ CｅｒａMiC COａｔiNｇ ａｐｐLiCａｂiLiｔY iN ａUｔOMOｔiｖｅ iNｄUｓｔｒYｆOｒ ｗｅａｒ ｒｅｓiｓｔａNCｅ ｐUｒｐOｓｅ [ Ｊ]. iNｄUｓｔｒiａL LUｂｒiCａｔiON ＆ＴｒiｂOLOｇY， 2005， 57(4): 140－144.
[ 9 ] ＳUN Ｊ， ＴO(shè)NＧ Ｗ Ｐ， ＺUO L， ｅｔ ａL. LOｗ- ｔｅMｐｅｒａｔUｒｅ ｐLａｓ-Mａ NiｔｒiｄiNｇ OｆTiｔａNiUM LａYｅｒ ONTi/ ＡL CLａｄ ｓｈｅｅｔ[Ｊ]. Mａ-ｔｅｒiａLｓ ＆ ＤｅｓiｇN， 2013， 47: 408－415.
[10] LiN Y C， CＨＥN Ｈ M， CＨＥN Y C. Ｔｈｅ ｅｆｆｅCｔ Oｆ ｄiｆｆｅｒｅNｔMｅｔｈOｄｓ ｔO ａｄｄ NiｔｒOｇｅN ｔOTiｔａNiUM ａLLOYｓ ON ｔｈｅ ｐｒOｐｅｒｔiｅｓOｆTiｔａNiUM Niｔｒiｄｅ CLａｄ LａYｅｒｓ [ Ｊ]. MａｔｅｒiａLｓ ＆ ＤｅｓiｇN，2014， 54: 222－229.
[11] NＴO(shè)MＰＲOUＧＫiＤiＳ Ｖ， MＡＲＴiN Ｊ， NOMiNé Ａ， ｅｔ ａL. Ｓｅ-ｑUｅNｔiａL ｒUN Oｆ ｔｈｅ ＰＥO ｐｒOCｅｓｓ ｗiｔｈ ｖａｒiOUｓ ｐULｓｅｄ ｂiｐOLａｒCUｒｒｅNｔ ｗａｖｅｆOｒMｓ [ Ｊ]. ＳUｒｆａCｅ ａNｄ COａｔiNｇｓ ＴｅCｈNOLOｇY，2019， 374: 713－724.
[12] LiU Ｘ Ｂ， MＥNＧ Ｘ Ｊ， LiU Ｈ Ｑ， ｅｔ ａL. ＤｅｖｅLOｐMｅNｔ ａNｄCｈａｒａCｔｅｒiｚａｔiON Oｆ Lａｓｅｒ CLａｄ ｈiｇｈ ｔｅMｐｅｒａｔUｒｅ ｓｅLｆ- LUｂｒiCａ-ｔiNｇ ｗｅａｒ ｒｅｓiｓｔａNｔ COMｐOｓiｔｅ COａｔiNｇｓ ONTi- 6ＡL- 4Ｖ ａLLOY
[Ｊ]. MａｔｅｒiａLｓ ＆ ＤｅｓiｇN， 2014， 55: 404－409.
[13] ＺＨＡO Y Ｔ， LU M Y， ＦＡN Ｚ Ｑ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅｓ ａNｄMｅCｈａNiCａL ｐｒOｐｅｒｔiｅｓ Oｆ ｗｅａｒ-ｒｅｓiｓｔａNｔTiｔａNiUM Oｘiｄｅ COａｔ-iNｇｓ ｄｅｐOｓiｔｅｄ ONTi-6ＡL-4Ｖ ａLLOY UｓiNｇ Lａｓｅｒ CLａｄｄiNｇ[Ｊ].
ＪOUｒNａL OｆｔｈｅＥUｒOｐｅａNCｅｒａMiCＳOCiｅｔY，40 ( 3 ):798－810.
[14] 李嘉寧.激光熔覆技術(shù)及應(yīng)用 [M]. 北京:化學(xué)工業(yè)出版社， 2016.
Li Ｊ N. Lａｓｅｒ CLａｄｄiNｇ ｔｅCｈNOLOｇY ａNｄ ａｐｐLiCａｔiON [ M].ＢｅiｊiNｇ: CｈｅMiｓｔｒY iNｄUｓｔｒY Ｐｒｅｓｓ， 2016.
[15] 程 成. 基于鈦合金表面激光熔覆 CＢN 溫度場(chǎng)及熔池特征分析 [Ｄ]. 沈陽(yáng): 沈陽(yáng)航空大學(xué)， 2015.
CＨＥNＧ C. Ｔｈｅ ｔｅMｐｅｒａｔUｒｅ ｆiｅLｄ ａNｄ ｔｈｅ ａNａLYｓiｓ Oｆ MOLｔｈNｐOOL ｂａｓｅｄ ON CＢN ｆiLM Oｆ Lａｓｅｒ CLａｄｄiNｇ ONTiｔａNiUM ａLLOYｓUｒｆａCｅ [ Ｄ]. ＳｈｅNYａNｇ: ＳｈｅNYａNｇ ＡｅｒOｓｐａCｅ UNiｖｅｒｓiｔY，2015.
[16] 劉成來(lái).TC4 鈦合金機(jī)匣裂紋激光熔覆修復(fù)工藝研究[Ｄ]. 哈爾濱: 哈爾濱工業(yè)大學(xué)， 2015.
LiU C L .ＲｅｓｅａｒCｈ ON CｒａCｋ ｒｅｐａiｒ OｆTC4 CａｓiNｇ ｂY LａｓｅｒCLａｄiNｇ[Ｄ]. ＨａｒｂiN: ＨａｒｂiN iNｓｔiｔUｔｅ Oｆ ＴｅCｈNOLOｇY，2015.
[17] 鄭 亮. 鈦合金表面激光熔覆二硅化鉬涂層的組織與性能的研究[Ｄ]. 上海: 上海工程技術(shù)大學(xué)， 2016.
ＺＨＥNＧ L. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ MOＳi2 COａｔiNｇLａｓｅｒ CLａｄｄiNｇ ONTiｔａNiUM ａLLOY[ Ｄ]. ＳｈａNｇｈａi: ＳｈａNｇｈａiUNiｖｅｒｓiｔY Oｆ ＥNｇiNｅｅｒiNｇ ＳCiｅNCｅ， 2016.
[18] 崔愛永， 胡芳友， 張忠文，等. 鈦合金表面激光熔覆修復(fù)技術(shù)[Ｊ]. 中國(guó)表面工程， 2011， 24(2): 61－64.
CUi Ａ Y ， ＨU Ｆ Y ， ＺＨＡNＧ Ｚ Ｗ， ｅｔ ａL.ＴiｔａNiUM ａLLOY Lａ-ｓｅｒ CLａｄｄiNｇ ｒｅｐａiｒ ｔｅCｈNiｑUｅ[Ｊ]. CｈiNａ ＳUｒｆａCｅ ＥNｇiNｅｅｒ-iNｇ， 2011， 24(2): 61－64.
[19] 翁 飛. 鈦合金表面陶瓷強(qiáng)化金屬基復(fù)合激光熔覆層的微觀組織與耐磨性能研究[Ｄ].濟(jì)南:山東大學(xué)， 2017.
ＷＥNＧ Ｆ. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｗｅａｒ ｐｒOｐｅｒｔY Oｆ CｅｒａMiCｓ ｒｅ-iNｆOｒCｅｄ MｅｔａL Mａｔｒiｘ COMｐOｓiｔｅ Lａｓｅｒ CLａｄｄiNｇ COａｔiNｇｓ ONｔiｔａNiUM ａLLOY[Ｄ]. ＪiNａN: ＳｈａNｄONｇ UNiｖｅｒｓiｔY， 2017.
[20] 馬 永.TC4 鈦合金表面激光熔覆摻 Y2O3復(fù)合涂層的顯微組織和性能[Ｄ]. 衡陽(yáng): 南華大學(xué)， 2017.
MＡ Y. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ ｔｈｅ Lａｓｅｒ CLａｄｄｅｄCOMｐOｓiｔｅ COａｔiNｇ ｄOｐｅｄ ｗiｔｈ Y2 O3 ONTC4TiｔａNiUM ａLLOY[Ｄ]. ＨｅNｇYａNｇ: UNiｖｅｒｓiｔY Oｆ ＳOUｔｈ CｈiNａ， 2017.
[21] 高 霽， 宋德陽(yáng)， 馮俊文. 工藝參數(shù)對(duì)鈦合金激光熔覆CＢN 涂層幾何形貌的影響[ Ｊ]. 表面技術(shù)， 2015(1):77－87.
ＧＡO Ｊ， ＳONＧ Ｄ Y， ＦＥNＧ Ｊ Ｗ. iNｆLUｅNCｅ Oｆ ｐｒOCｅｓｓiNｇｐａｒａMｅｔｅｒｓ ON ｇｅOMｅｔｒiCａL ｆｅａｔUｒｅｓ Oｆ CＢN COａｔiNｇｓ ｂY LａｓｅｒCLａｄｄiNｇ ONTiｔａNiUM ａLLOY [ Ｊ]. ＳUｒｆａCｅ ＴｅCｈNOLOｇY， 2015(1): 77－87.
[22] Li Y Ｘ， ＳU Ｋ， ＢＡi Ｐ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔYCｈａｒａCｔｅｒiｚａｔiON OｆTi/ TiBCN ｒｅiNｆOｒCｅｄTi ｂａｓｅｄ COMｐOｓiｔｅCOａｔiNｇｓ ｆａｂｒiCａｔｅｄ ｂY Lａｓｅｒ CLａｄｄiNｇ ｗiｔｈ ｄiｆｆｅｒｅNｔ ｓCａNNiNｇｓｐｅｅｄ[Ｊ]. MａｔｅｒiａLｓ CｈａｒａCｔｅｒiｚａｔiON， 2020， 159: 110 023.
[23] 譚金花， 孫榮祿， 牛 偉，等. 激光掃描速度對(duì)TC4 合金表面激光熔覆復(fù)合涂層組織及性能的影響[Ｊ]. 材料導(dǎo)報(bào)， 2020， 34(12): 12 094－12 100.
ＴＡN Ｊ Ｈ， ＳUN Ｒ L， NiU Ｗ， ｅｔ ａL. ＥｆｆｅCｔ Oｆ Lａｓｅｒ ｓCａNNiNｇｓｐｅｅｄ ON MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ OｆTC4 ａLLOY ｓUｒｆａCｅLａｓｅｒ CLａｄｄiNｇ COMｐOｓiｔｅ COａｔiNｇ [ Ｊ]. MａｔｅｒiａLｓ ＲｅｐOｒｔｓ，2020， 34(12): 12 094－12 100.
[24] 馬玲玲. 鈦合金表面激光熔覆Ti- Ni 基復(fù)合涂層的微觀組織與耐磨性[Ｄ]. 大連: 大連理工大學(xué)， 2017.
MＡ L L. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｗｅａｒ ｒｅｓiｓｔａNCｅ Oｆ Lａｓｅｒ CLａｄ-ｄiNｇTi- Ni Mａｔｒiｘ COMｐOｓiｔｅ COａｔiNｇ ONTiｔａNiUM ａLLOY ｓUｒ-ｆａCｅ[Ｄ]. ＤａLiａN: ＤａLiａN UNiｖｅｒｓiｔY Oｆ ＴｅCｈNOLOｇY， 2017.
[25] 董 濤. 鈦合金表面激光熔覆Ti-ＡL-Ｓi 涂層的結(jié)構(gòu)特征及其高溫抗氧化性能[Ｄ]. 昆明: 昆明理工大學(xué)， 2017.
ＤONＧ Ｔ. MiCｒOｓｔｒUCｔUｒｅ CｈａｒａCｔｅｒiｓｔiCｓ ａNｄ ｈiｇｈ ｔｅMｐｅｒａ-ｔUｒｅ OｘiｄａｔiON ｒｅｓiｓｔａNCｅ OｆTi-ＡL-Ｓi COａｔiNｇ ONTiｔａNiUM ａL-LOY ｂY Lａｓｅｒ CLａｄｄiNｇ[Ｄ]. ＫUNMiNｇ: ＫUNMiNｇ UNiｖｅｒｓiｔY Oｆ
ＳCiｅNCｅ ａNｄ ＴｅCｈNOLOｇY， 2017.
[26] ＳUi Ｘ， LU Ｊ， ＺＨＡNＧ Ｗ Ｐ， ｅｔ ａL. ＥｆｆｅCｔ Oｆ ｓｐｅCiｆiC ｅNｅｒｇYON MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄｅｄTiN/Ｔi3ＡLN-Ｔi3ＡL COMｐOｓiｔｅ COａｔiNｇ[Ｊ]. OｐｔiCｓ ＆ Lａｓｅｒ ＴｅCｈ-NOLOｇY， 2020， 131: 106 428.
[27] LiU Y Ａ， YＡNＧ L Ｊ， YＡNＧ Ｘ Ｊ， ｅｔ ａL. OｐｔiMiｚａｔiON Oｆ Mi-CｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ COMｐOｓiｔｅ COａｔiNｇｓ ｂY LａｓｅｒCLａｄｄiNｇ ONTiｔａNiUM ａLLOY [ Ｊ ]. CｅｒａMiCｓ iNｔｅｒNａｔiONａL，2020， 47(2): 2 230－2 243.
[28] 楊 光， 薛 雄， 欽蘭云，等. 旋轉(zhuǎn)磁場(chǎng)對(duì)激光熔凝鈦合金熔池的影響 [ Ｊ]. 稀有金屬材料與工程， 2016， 45(7): 1 804－1 810.
YＡNＧ Ｇ， ＸUＥ Ｘ， ＱiN L Y， ｅｔ ａL. ＥｆｆｅCｔ Oｆ ｒOｔａｔiNｇ Mａｇ-NｅｔiC ｆiｅLｄ ON Lａｓｅｒ MｅLｔiNｇ ｐOOL OｆTiｔａNiUM ａLLOY[Ｊ]. ＲａｒｅMｅｔａL MａｔｅｒiａLｓ ａNｄ ＥNｇiNｅｅｒiNｇ， 2016， 45(7): 1 804 －1 810.
[29] 王 維， 郭鵬飛， 張建中，等. 超聲波對(duì) ＢＴ20 鈦合金激光熔覆 過(guò) 程 的 作 用 [ Ｊ]. 中 國(guó) 激 光， 2013， 40 ( 8):0 803 004.
ＷＡNＧ Ｗ， ＧUO Ｐ Ｆ， ＺＨＡNＧ Ｊ Ｚ， ｅｔ ａL. ULａｔｒａｓONiCｅｆｆｅCｔ ON Lａｓｅｒ CLａｄｄiNｇ ＢＴ20TiｔａNiUM ａLLOY ｐｒOCｅｓｓ [ Ｊ].CｈiNｅｓｅ ＪOUｒNａL Oｆ Lａｓｅｒｓ， 2013， 40(8): 0 803 004.
[30] 翟永杰， 劉秀波， 喬世杰，等. 熱處理對(duì)鈦合金激光熔覆自潤(rùn)滑耐磨復(fù)合涂層組織和摩擦學(xué)性能的影響[Ｊ]. 材料保護(hù)， 2016， 49(6): 5－8.
ＺＨＡi Y Ｊ， LiU Ｘ Ｂ， ＱiＡO Ｓ Ｊ， ｅｔ ａL. iNｆLUｅNCｅ Oｆ ｈｅａｔｔｒｅａｔMｅNｔONｓｅLｆLUｂｒiCａｔiNｇｗｅａｒｒｅｓiｓｔａNｔCOMｐOｓiｔｅCOａｔiNｇ’ｓ MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｔｒiｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓ ONTiｔａ-
NiUM ａLLOY Lａｓｅｒ CLａｄｄiNｇ[Ｊ]. MａｔｅｒiａLｓ ＰｒOｔｅCｔiON， 2016，49(6): 5－8.
[31] Li Ｇ Ｊ， Li Ｊ， LUO Ｘ. ＥｆｆｅCｔｓ Oｆ ｐOｓｔ-ｈｅａｔ ｔｒｅａｔMｅNｔ ON Mi-CｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄｅｄ COMｐOｓiｔｅ COａｔ-iNｇｓ ONTiｔａNiUM ａLLOY ｓUｂｓｔｒａｔｅ[Ｊ]. OｐｔiCｓ ＆ Lａｓｅｒ ＴｅCｈ-
NOLOｇY， 2015， 65: 66－75.
[32] CＨＥN Ｔ， Li Ｗ Ｂ， LiU Ｄ Ｆ， ｅｔ ａL. ＥｆｆｅCｔｓ Oｆ ｈｅａｔ ｔｒｅａｔMｅNｔON MiCｒOｓｔｒUCｔUｒｅ ａNｄ MｅCｈａNiCａL ｐｒOｐｅｒｔiｅｓ OｆTiC/ TiBCOMｐOｓiｔｅ ｂiOiNｅｒｔ CｅｒａMiC COａｔiNｇｓ iN- ｓiｔU ｓYNｔｈｅｓiｚｅｄ ｂYLａｓｅｒ CLａｄｄiNｇ ONTi6ＡL4Ｖ[Ｊ]. CｅｒａMiCｓ iNｔｅｒNａｔiONａL， 47(1): 755－768.
[33]喬世杰， 劉秀波， 翟永杰，等. 時(shí)效處理對(duì)激光熔覆Ni60-ｈＢN 自潤(rùn)滑耐磨復(fù)合涂層的影響[Ｊ]. 應(yīng)用激光，2015， 35(6): 623－628.
ＱiＡO Ｓ Ｊ， LiU Ｘ Ｂ， ＺＨＡi Y Ｊ， ｅｔ ａL. ＥｆｆｅCｔｓ Oｆ ａｇiNｇｔｒｅａｔMｅNｔ MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｔｒiｂOLOｇiCａL ｐｒOｐｅｒｔY Oｆ ｔｈｅLａｓｅｒ CLａｄ Ni60- ｈＢN ｓｅLｆ- LUｂｒiCａｔONｇ ａNｔi- ｗｅａｒ COMｐOｓiｔｅCOａｔONｇｓ ONTiｔａNiUM ａLLOY [ Ｊ]. ＡｐｐLiｅｄ Lａｓｅｒ， 2015， 35(6) : 623－628.
[34] ＳUi Ｘ， LU Ｊ， ＺＨＡNＧ Ｘ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒ-ｔiｅｓ OｆTiC- ｒｅiNｆOｒCｅｄTi2 Ni/Ti5 Ｓi3 ｅUｔｅCｔiC- ｂａｓｅｄ LａｓｅｒCLａｄｄiNｇ COMｐOｓiｔｅ COａｔiNｇ [ Ｊ]. ＪOUｒNａL Oｆ ＴｈｅｒMａL ＳｐｒａYＴｅCｈNOLOｇY， 2020， 29(7): 1 838－1 846.
[35] ＳＡMＡＲ Ｒ Ａ Ａ， ＨUＳＳＥiN Ａ， NOＦＡL Ａ， ｅｔ ａL. Ａ CONｔｒi-ｂUｔiON ｔO Lａｓｅｒ CLａｄｄiNｇ OｆTi- 6ＡL- 4ＶTiｔａNiUM ａLLOY[Ｊ].MｅｔａLLUｒｇiCａL ＲｅｓｅａｒCｈ ａNｄ ＴｅCｈNOLOｇY， 2019， 116 ( 6):634.
[36] 劉家奇， 宋明磊， 陳傳忠，等. 鈦合金表面激光熔覆技術(shù)的研究進(jìn)展[Ｊ]. 金屬熱處理， 2019， 44(5): 87－96.
LiU Ｊ Ｑ， ＳONＧ M L， CＨＥN C Ｚ， ｅｔ ａL. ＲｅｓｅａｒCｈ ｐｒOｇｒｅｓｓOｆ Lａｓｅｒ CLａｄｄiNｇ ｔｅCｈNOLOｇY ON ｓUｒｆａCｅ OｆTiｔａNiUM ａLLOY[Ｊ].Ｈｅａｔ ＴｒｅａｔMｅNｔ Oｆ MｅｔａLｓ， 2019， 44(5): 87－96.
[37]姚曉敏. 鈦合金表面激光熔覆 CＢN 涂層的性能研究[Ｄ]. 沈陽(yáng):沈陽(yáng)航空航天大學(xué)， 2013.
YＡO Ｘ M. ＳｔUｄY ON ｐｒOｐｅｒｔiｅｓ Oｆ CＢN COａｔiNｇ ｂY LａｓｅｒCLａｄｄiNｇ ON ｔｈｅ ｓUｒｆａCｅ OｆTiｔａNiUM ａLLOY [ Ｄ]. ＳｈｅNYａNｇ:ＳｈｅNYａNｇ ＡｅｒOｓｐａCｅ UNiｖｅｒｓiｔY， 2013.
[38] ＦU Ｓ Ｒ， Li Ｊ Y， ＷＡNＧ Ｐ， ｅｔ ａL. COMｐａｒiｓON Oｆ ｔｈｅ MiCｒO-ｓｔｒUCｔUｒｅ ｅｖOLUｔiON ａNｄ ｗｅａｒ ｒｅｓiｓｔａNCｅ OｆTi6ＡL4Ｖ COMｐOｓ-iｔｅ COａｔiNｇｓ ｒｅiNｆOｒCｅｄ ｂY ｈａｒｄ ｐUｒｅ Oｒ Ni- ＰLａｔｅｄ CUｂiCｂOｒON Niｔｒiｄｅ ｐａｒｔiCLｅｓ ｐｒｅｐａｒｅｄ ｗiｔｈ Lａｓｅｒ CLａｄｄiNｇ ON ａＴi6ＡL4ＶｓUｂｓｔｒａｔｅ[ Ｊ ].COａｔiNｇｓ，2020，10 ( 7 ):10 070 702.
[39]LiＡNＧ Ｊ， YiN Ｘ， LiN Ｚ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｗｅａｒｂｅｈａｖiOｒｓ Oｆ Lａｓｅｒ CLａｄｄiNｇ iN- ｓiｔU ＳYNｔｈｅｔiC (TiBｘ ＋ＴiC) /(Ｔi2 Ni ＋ＴiNi) ｇｒａｄiｅNｔ COMｐOｓiｔｅ COａｔiNｇｓ[ Ｊ]. ＶａCUUM，2020， 176(6): 109 305.
[40] Li Ｇ Ｊ， Li Ｊ， LUO Ｘ. ＥｆｆｅCｔｓ Oｆ ｈiｇｈ ｔｅMｐｅｒａｔUｒｅ ｔｒｅａｔMｅNｔON MiCｒOｓｔｒUCｔUｒｅ ａNｄ MｅCｈａNiCａL ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ- CLａｄNiCｒＢＳi / ＷC COａｔiNｇｓ ONTiｔａNiUM ａLLOY ｓUｂｓｔｒａｔｅ[Ｊ]. Mａｔｅ-ｒiａLｓ CｈａｒａCｔｅｒiｚａｔiON， 2014， 98: 83－92.
[41] ＷＥNＧ Ｆ， YU Ｈ Ｊ， CＨＥN C Ｚ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅｓ ａNｄｗｅａｒ ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄiNｇ CO- ｂａｓｅｄ COMｐOｓiｔｅ COａｔ-iNｇｓ ONTi- 6ＡL- 4Ｖ[ Ｊ]. MａｔｅｒiａLｓ ＆ ＤｅｓiｇN， 2015， 80:174－181.
[42]TiＡN Y Ｓ， CＨＥN C Ｚ， CＨＥN L Ｂ， ｅｔ ａL. Ｗｅａｒ ｐｒOｐｅｒｔiｅｓOｆ ａLLOYｅｄ LａYｅｒｓ ｐｒOｄUCｅｄ ｂY Lａｓｅｒ ｓUｒｆａCｅ ａLLOYiNｇ Oｆ ｐUｒｅｔiｔａNiUM ｗiｔｈ Ｂ4C ａNｄTi Miｘｅｄ ｐOｗｄｅｒｓ[Ｊ]. ＪOUｒNａL Oｆ Mａ-ｔｅｒiａLｓ ＳCiｅNCｅ， 2005， 40(16): 4 387－4 390.
[43] ＺＨＡNＧ Y L， Li Ｊ， ＺＨＡNＧ Y Y， ｅｔ ａL. ＥｖOLUｔiON iN MiCｒO-ｓｔｒUCｔUｒｅ ａNｄ ｈiｇｈ- ｔｅMｐｅｒａｔUｒｅ OｘiｄａｔiON ｂｅｈａｖiOｒｓ Oｆ ｔｈｅLａｓｅｒ-CLａｄｄiNｇ COａｔiNｇｓ ｗiｔｈ ｔｈｅ Ｓi ａｄｄiｔiON CONｔｅNｔｓ [ Ｊ].ＪOUｒNａL Oｆ ＡLLOYｓ ａNｄ COMｐOUNｄｓ， 2020， 827: 154 131.
[44]MＡＫUCＨ N， ＫULＫＡ M， ＤＺiＡＲＳＫi Ｐ， ｅｔ ａL. Lａｓｅｒ ｓUｒ-ｆａCｅ ａLLOYiNｇ Oｆ COMMｅｒCiａLLY ｐUｒｅTiｔａNiUM ｗiｔｈ ｂOｒON ａNｄCａｒｂON[Ｊ]. OｐｔiCｓ ａNｄ Lａｓｅｒｓ iN ＥNｇiNｅｅｒiNｇ， 2014， 57:64－81.
[45] 劉 頔， 李 敏， 黃 堅(jiān)，等. CｅO2含量對(duì)激光熔覆 TiB/ＴiN 涂層顯微組織和性能的影響[Ｊ]. 中國(guó)激光， 2017，44(12): 1 202 009.
LiU Ｄ， Li M， ＨUＡNＧ Ｊ， ｅｔ ａL. ＥｆｆｅCｔ Oｆ CｅO2 CONｔｅNｔ ONMiCｒOｓｔｒUCｔUｒｅｓ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ TiB/TiN COａｔiNｇ ｂY LａｓｅｒCLａｄｄiNｇ[Ｊ]. CｈiNｅｓｅ ＪOUｒNａL Oｆ Lａｓｅｒｓ， 2017， 44(12):1 202 009.
[46] 石皋蓮， 劉秀波， 吳少華，等. ＴＡ2 鈦合金表面激光熔覆Ｔi2ＳC/TiＳ 自潤(rùn)滑耐磨復(fù)合涂層組織與性能[Ｊ]. 材料熱處理學(xué)報(bào)， 2016， 37(7): 198－202.
ＳＨi Ｇ L， LiU Ｘ Ｂ， ＷU Ｓ Ｈ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄｐｒOｐｅｒｔY Oｆ Lａｓｅｒ CLａｄTi2ＳC/TiＳ ｓｅLｆ- LUｂｒiCａｔiNｇ ａNｔi- ｗｅａｒCOMｐOｓiｔｅ COａｔiNｇ ON ＴＡ2TiｔａNiUM ａLLOY[Ｊ]. ＴｒａNｓａCｔiONｓ OｆMａｔｅｒiａLｓ ａNｄ Ｈｅａｔ ＴｒｅａｔMｅNｔ， 2016， 37(7): 198－202.
[47] ＷＡNＧ Y， LiU Ｘ Ｂ， LiU Y Ｆ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｔｒi-ｂOLOｇiCａL ｐｅｒｆOｒMａNCｅ Oｆ Ni60- ｂａｓｅｄ COMｐOｓiｔｅ COａｔiNｇｓ ONＴi6ＡL4Ｖ ａLLOY ｗiｔｈ ｄiｆｆｅｒｅNｔTi3 ＳiC2 CｅｒａMiC ａｄｄiｔiONｓ ｂYLａｓｅｒ CLａｄｄiNｇ[Ｊ]. CｅｒａMiCｓ iNｔｅｒNａｔiONａL， 2020， 46(18):28 996－29 010.
[48] 高 超， 趙忠民， 張龍，等. 潘超重力下燃燒合成TiC(Ｔi，Ｗ)C1－ｘ 基細(xì)晶復(fù)合陶瓷研究[Ｊ]. 粉末冶金工業(yè)，2011， 21(2): 36－40.
ＧＡO C， ＺＨＡO Ｚ M， ＺＨＡNＧ L， ｅｔ ａL. ＦiNｅ- ｇｒａiNｅｄTiC(Ｔi，Ｗ) C1－ｘ Mａｔｒiｘ CｅｒａMiCｓ ｐｒｅｐａｒｅｄ ｂY COMｂUｓｔiON ｓYN-ｔｈｅｓiｓ UNｄｅｒ ｈiｇｈ ｇｒａｖiｔY[Ｊ]. ＰOｗｄｅｒ MｅｔａLLUｒｇY iNｄUｓｔｒY，2011， 21(2): 36－40.
[49] 張志強(qiáng)， 楊 凡， 張?zhí)靹?，? 激光熔覆碳化鈦增強(qiáng)鈦基復(fù)合涂 層 研 究 進(jìn) 展 [ Ｊ]. 表 面 技 術(shù)， 2020， 49 ( 10):138－168.
ＺＨＡNＧ Ｚ Ｑ， YＡNＧ Ｆ， ＺＨＡNＧ Ｔ Ｇ， ｅｔ ａL. ＲｅｓｅａｒCｈ ｐｒO-ｇｒｅｓｓ Oｆ Lａｓｅｒ CLａｄｄiNｇTiｔａNiUM Cａｒｂiｄｅ ｒｅiNｆOｒCｅｄTiｔａNiUM-ｂａｓｅｄ COMｐOｓiｔｅ COａｔiNｇ[Ｊ].ＳUｒｆａCｅ ＴｅCｈNOLOｇY， 2020， 49(10): 138－168.
[50] ＺＨＡO Ｚ Y， ＺＨＡNＧ L Ｚ， ＢＡi Ｐ Ｋ，ｅｔ ａL. ＴｒiｂOLOｇiCａL ｂｅ-ｈａｖiOｒ Oｆ iN ｓiｔUTiC/ ＧｒａｐｈｅNｅ/ Ｇｒａｐｈiｔｅ/Ti6ＡL4Ｖ MａｔｒiｘCOMｐOｓiｔｅ ｔｈｒOUｇｈ Lａｓｅｒ CLａｄｄiNｇ [ Ｊ]. ＡCｔａ MｅｔａLLUｒｇiCａＳiNiCａ， 2021， 34:1 317－1 330.
[51]羅雅， 袁琛杰， 趙慧峰，等. 鈦合金表面激光熔覆Ｔi/ Ni＋ＺｒO2涂層的組織與性能[ Ｊ]. 理化檢驗(yàn)- 物理分冊(cè)， 2018， 54(2): 103－107.
LUO Y， YUＡN C Ｊ， ＺＨＡO Ｈ Ｆ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄｐｒOｐｅｒｔiｅｓ OｆTi/ Ni＋ＺｒO2 Lａｓｅｒ CLａｄｄiNｇ LａYｅｒ ON ＴＡ15Tiｔａ-NiUM ａLLOY ｓUｒｆａCｅ [ Ｊ]. ＰｈYｓiCａL ＴｅｓｔiNｇ ａNｄ CｈｅMiCａLＡNａLYｓiｓ ＰａｒｔＡ: ＰｈYｓiCａLＴｅｓｔiNｇ，2018，54 ( 2 ):103－107.
[52] ＷＡNＧ Ｆ Ｆ， Li C， ＳUN Ｓ， ｅｔ ａL. ＡL2O3 /TiO2-Ni-ＷC COM-ｐOｓiｔｅ COａｔiNｇｓ ｄｅｓiｇNｅｄ ｆOｒ ｅNｈａNCｅｄ ｗｅａｒ ｐｅｒｆOｒMａNCｅ ｂYLａｓｅｒ CLａｄｄiNｇ UNｄｅｒ ｈiｇｈ- ｆｒｅｑUｅNCY MiCｒO- ｖiｂｒａｔiON[ Ｊ].MｅｔａLｓ ＆ MａｔｅｒiａLｓ ＳOCiｅｔY， 2020， 72(11): 4 060－4 068.
[53] ＷＡNＧ Ｄ，TiＡN Ｚ， ＷＡNＧ Ｓ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒａL Cｈａｒ-ａCｔｅｒiｚａｔiON Oｆ ＡL2 O3- 13％ＴiO2 CｅｒａMiC COａｔiNｇｓ ｐｒｅｐａｒｅｄｂY ｓｑUａｓｈ ｐｒｅｓｅｔｔiNｇ Lａｓｅｒ CLａｄｄiNｇ ON ＧＨ4169 ｓUｐｅｒａLLOY[ Ｊ ]. ＳUｒｆａCｅａNｄCOａｔiNｇｓＴｅCｈNOLOｇY， 2014， 254:195－201.
[54] 郭英奎， 李東波， 周 玉，等. ＺｒO2(2Y) / 316L 不銹鋼復(fù)合材料的微觀組織[Ｊ]. 中國(guó)有色金屬學(xué)報(bào)， 2003， 13(4): 963－967.
ＧUO Y Ｋ， Li Ｄ Ｂ， ＺＨOU Y， ｅｔ ａL. ＺｒO2(2Y) / 316L Mi-CｒOｓｔｒUCｔUｒｅ Oｆ ｓｔａiNLｅｓｓ ｓｔｅｅL COMｐOｓiｔｅｓ[ Ｊ]. Ｔｈｅ CｈiNｓｅｓＪOUｒNａL Oｆ NONｆｅｒｒOUｓ MｅｔａLｓ， 2003， 13(4): 963－967.
[55] ＺＨＡNＧ Ｔ Ｇ， ＺＨUＡNＧ Ｈ Ｆ， ＺＨＡNＧ Ｑ， ｅｔ ａL. iNｆLUｅNCｅOｆ Y2O3 ON ｔｈｅ MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｔｒiｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓ OｆＴi-ｂａｓｅｄ ｗｅａｒ-ｒｅｓiｓｔａNｔ Lａｓｅｒ-CLａｄ LａYｅｒｓ ONTC4 ａLLOY[Ｊ]. CｅｒａMiCｓ iNｔｅｒNａｔiONａL， 2020， 46(9): 13 711－13 723.
[56] ＨＡN Ｇ. ＥｆｆｅCｔ Oｆ ｔｈｅ ＡｄｄiｔiON Oｆ CｅO2 ON ｔｈｅ MiCｒOｓｔｒUCｔUｒｅａNｄ COｒｒOｓiON Oｆ iN-ｓiｔU TiB/Ti COMｐOｓiｔｅ COａｔiNｇｓ ｐｒｅｐａｒｅｄｂY Lａｓｅｒ CLａｄｄiNｇ ｔｅCｈNOLOｇY [ Ｊ]. iNｔｅｒNａｔiONａL ＪOUｒNａL OｆＥLｅCｔｒOCｈｅMiCａL ＳCiｅNCｅ， 2021， 16(2): 210 255.
[57] LiＡNＧ Ｊ， YiN Ｘ， LiN Ｚ， ｅｔ ａL. ＥｆｆｅCｔｓ Oｆ LａＢ6 ON MiCｒO-ｓｔｒUCｔUｒｅ ｅｖOLUｔiON ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ iN- ｓiｔU ｓYNｔｈｅｔiCTiC＋TiBｘ ｒｅiNｆOｒCｅｄTiｔａNiUM Mａｔｒiｘ COMｐOｓiｔｅ COａｔiNｇｓ ｐｒｅｐａｒｅｄｂY Lａｓｅｒ CLａｄｄiNｇ [ Ｊ]. ＳUｒｆａCｅ ａNｄ COａｔiNｇｓ ＴｅCｈNOLOｇY，2020， 403: 126 409.
[58] 林沛玲， 張有鳳， 楊灣灣，等. 掃描速度對(duì)激光熔覆鈦合金復(fù)合涂層顯微組織的影響[Ｊ]. 熱加工工藝， 2019， 48(10): 132－135.
LiN Ｐ L， ＺＨＡNＧ Y Ｆ， YＡNＧ Ｗ Ｗ， ｅｔ ａL. ＥｆｆｅCｔ Oｆ ｓCａN-NiNｇ ｓｐｅｅｄ ON MiCｒOｓｔｒUCｔUｒｅ Oｆ Lａｓｅｒ CLａｄｄiNｇTiｔａNiUM ａLLOYCOMｐOｓiｔｅ COａｔiNｇ[Ｊ]. ＨOｔ ＷOｒｋiNｇ ＴｅCｈNOLOｇY， 2019， 48(10): 132－135.
[59] ＺＨＡO Y Ｔ， ＦＡN Ｚ Ｑ， ＴＡN Ｑ Y， ｅｔ ａL. iNｔｅｒｆａCiａL ａNｄ ｔｒi-ｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ ｄｅｐOｓiｔｅｄTiOｘNY /Ti COMｐOｓiｔｅCOａｔiNｇ ONTi ａLLOY[Ｊ].ＴｒiｂOLOｇY iNｔｅｒNａｔiONａL， 2020， 155: 106 758.
[60] LU M Y， ＰＡUL M C， ＺＨＡO Y Ｔ， ｅｔ ａL. Lａｓｅｒ ｄｅｐOｓiｔiON OｆCOMｐOｓiｔiONａLLY ｇｒａｄｅｄTiｔａNiUM Oｘiｄｅ ONTi6ＡL4Ｖ ａLLOY[Ｊ].CｅｒａMiCｓ iNｔｅｒNａｔiONａL， 2018， 44(17): 20 851－20 861.
[61] 何星華， 許曉靜， 戈曉嵐，等.TC4 鈦合金表面激光熔覆含 Lａ2O3的 Ｆ101 鎳基涂層[Ｊ]. 稀有金屬材料與工程，2017(4): 1 074－1 079.
ＨＥ Ｘ Ｈ， ＸU Ｘ Ｊ， ＧＥ Ｘ L， ｅｔ ａL. Lａｓｅｒ CLａｄｄiNｇ Oｆ Ｆ101NiCｋｅL ｂａｓｅｄ COａｔiNｇ CONｔａiNiNｇ Lａ2O3 ONTC4TiｔａNiUM ａLLOY[Ｊ]. Ｒａｒｅ MｅｔａL MａｔｅｒiａLｓ ａNｄ ＥNｇiNｅｅｒiNｇ， 2017 ( 4):1 074－1 079.
[62] 張?zhí)靹偅?莊懷風(fēng)， 姚 波，等. Y2O3對(duì)鈦基激光熔覆層組織及性能的影響[ Ｊ]. 復(fù)合材料學(xué)報(bào)， 2020， 37(6):1 390－1 400.
ＺＨＡNＧ Ｔ Ｇ， ＺＨUＡNＧ Ｈ Ｆ， YＡO Ｂ， ｅｔ ａL. ＥｆｆｅCｔ OｆY2O3 ON MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ OｆTi- ｂａｓｅｄ LａｓｅｒCLａｄｄiNｇ LａYｅｒ[Ｊ]. ＡCｔａ Mａｔｅｒiａｅ COMｐOｓiｔａｅ ＳiNiCａ， 2020，37(6): 1 390－1 400.
[63] 孫榮祿， 牛 偉， 王成揚(yáng). 鈦合金表面激光熔覆TiN- Ni基合金復(fù)合涂層的組織和磨損性能[Ｊ]. 稀有金屬材料與工程， 2007， 36(1): 7－10.
ＳUN Ｒ L， NiU Ｗ， ＷＡNＧ C Y. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｗｅａｒｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄiNｇTiN- Ni ｂａｓｅｄ ａLLOY COMｐOｓiｔｅCOａｔiNｇ ONTiｔａNiUM ａLLOY ｓUｒｆａCｅ[Ｊ]. Ｒａｒｅ MｅｔａL MａｔｅｒiａLｓａNｄ ＥNｇiNｅｅｒiNｇ， 2007， 36(1): 7－10.
[64] 高秋實(shí)， 閆華， 秦陽(yáng)，等. 鈦合金表面激光熔覆Ti-Ni＋ＴiN＋MOＳ2 /TiＳ 自潤(rùn)滑復(fù)合涂層[Ｊ]. 材料研究學(xué)報(bào)，2018， 32(12): 921－928.
ＧＡO Ｑ Ｓ， YＡN Ｈ， ＱiN Y， ｅｔ ａL. ＳｅLｆ-LUｂｒiCａｔiNｇ ｗｅａｒ ｒｅ-ｓiｓｔａNｔ COMｐOｓiｔｅ COａｔiNｇTi- Ni＋ＴiN＋ MOＳ2 /TiＳ ｐｒｅｐａｒｅｄONTi-6ＡL-4Ｖ ａLLOY ｂY Lａｓｅｒ CLａｄｄiNｇ[Ｊ]. CｈiNｅｓｅ ＪOUｒNａLOｆ MａｔｅｒiａLｓ ＲｅｓｅａｒCｈ， 2018， 32(12): 921－928.
[65]ＪＥYＡＰＲＡＫＡＳＨ N， YＡNＧ C Ｈ， ＴＳＥNＧ Ｓ Ｐ. CｈａｒａCｔｅｒ-iｚａｔiON ａNｄ ｔｒiｂOLOｇiCａL ｅｖａLUａｔiON Oｆ NiCｒMONｂ ａNｄ NiCｒＢ-ＳiC Lａｓｅｒ CLａｄｄiNｇ ON Nｅａｒ-αTiｔａNiUM ａLLOY[Ｊ]. Ｔｈｅ iNｔｅｒ-NａｔiONａL ＪOUｒNａL Oｆ ＡｄｖａNCｅｄ MａNUｆａCｔUｒiNｇ ＴｅCｈNOLOｇY，2020， 106(5): 2 347－2 361.
[66] 石皋蓮， 吳少華， 劉秀波，等. 含 ｈ- ＢN 的鈦合金激光熔覆自潤(rùn)滑耐磨涂層的摩擦學(xué)行為 [ Ｊ]. 潤(rùn)滑與密封，2015， 40(11): 89－93.
ＳＨi Ｇ L， ＷU Ｓ Ｈ， LiU Ｘ Ｂ， ｅｔ ａL. ＴｒiｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓOｆ ｓｅLｆ-LUｂｒiCａｔiNｇ ａNｔi-ｗｅａｒ COMｐOｓiｔｅ COａｔiNｇ ｗiｔｈ 10％ｈ-ＢN ONTi6ＡL4Ｖ ａLLOY ｂY Lａｓｅｒ CLａｄｄiNｇ[Ｊ]. LUｂｒiCａｔiON ＥN-ｇiNｅｅｒiNｇ， 2015， 40(11): 89－93.
[67] 李春燕， 寇生中， 趙燕春，等. 鈦合金表面激光熔覆 CO-ＷC 復(fù)合涂層的組織及力學(xué)性能[Ｊ]. 功能材料， 2015，46(7): 07 025－07 029.
Li C Y， ＫOU Ｓ Ｚ， ＺＨＡO Y C， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄMｅCｈａNiCａL ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄiNｇ CO- ＷC COMｐOｓiｔｅCOａｔiNｇ ONTiｔａNiUM ａLLOY[Ｊ]. ＪOｒUNａL Oｆ ＦUNCｔiONａL Mａｔｅｒi-ａLｓ，2015， 46(7): 07 025－07 029.
[68] ＷＥNＧ Ｆ， YU Ｈ Ｊ， CＨＥN C Ｚ， ｅｔ ａL. ＦａｂｒiCａｔiON Oｆ CO-ｂａｓｅｄ COａｔiNｇｓ ONTiｔａNiUM ａLLOY ｂY Lａｓｅｒ CLａｄｄiNｇ ｗiｔｈ CｅO2ａｄｄiｔiON[Ｊ]. MａｔｅｒiａLｓ ａNｄ MａNUｆａCｔUｒiNｇ ＰｒOCｅｓｓｅｓ， 2016，31(11):1 461－1 467.
[69] ＷＥNＧ Ｆ， YU Ｈ Ｊ， CＨＥN C Ｚ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄｐｒOｐｅｒｔY Oｆ COMｐOｓiｔｅ COａｔiNｇｓ ONTiｔａNiUM ａLLOY ｄｅｐOｓiｔｅｄ ｂYLａｓｅｒ CLａｄｄiNｇ ｗiｔｈ CO42＋ＴiN Miｘｅｄ ｐOｗｄｅｒｓ[Ｊ]. ＪOUｒNａL OｆＡLLOYｓ ＆ COMｐOUNｄｓ， 2016， 686: 74－81.
[70] 張珊. 鈦合金激光熔覆鈷基涂層的制備及數(shù)值模擬[Ｄ]. 大連: 大連理工大學(xué)， 2015.
ＺＨＡNＧ Ｓ. ＦａｂｒiCａｔiON ａNｄ NUMｅｒiCａL ＳiMULａｔiON Oｆ COｂａLｔ-ｂａｓｅｄ COMｐOｓiｔｅ COａｔiNｇ ONTiｔａNiUM ａLLOY ｓUｒｆａCｅ ｂY LａｓｅｒCLａｄｄiNｇ[ Ｄ]. ＤａLiａN: ＤａLiａN UNiｖｅｒｓiｔY Oｆ ＴｅCｈNOLOｇY，2015.
[71]Li Ｊ， ＳU M， Li Ｇ， ｅｔ ａL. ＡｔOMiC ｓｔｒUCｔUｒｅ ｒｅｖOLUｔiON ａNｄｅｘCｅLLｅNｔ ｐｅｒｆOｒMａNCｅ iMｐｒOｖｅMｅNｔ Oｆ COMｐOｓiｔｅｓ iNｄUCｅｄｂY Lａｓｅｒ ULｔｒａｆiNｅ- NａNO ｔｅCｈNOLOｇY[Ｊ]. COMｐOｓiｔｅｓ Ｐａｒｔ ＢＥNｇiNｅｅｒiNｇ， 2020， 185: 107 792.
[72] ＳＨU Ｆ Y， ＺＨＡNＧ Ｂ， LiU Ｔ， ｅｔ ａL. ＥｆｆｅCｔｓ Oｆ Lａｓｅｒ ｐOｗｅｒON MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄｅｄ COCｒＢＦｅ-NiＳi ｈiｇｈ-ｅNｔｒOｐY ａLLOY ａMOｒｐｈOUｓ COａｔiNｇｓ[Ｊ]. ＳUｒｆａCｅ ａNｄCOａｔiNｇｓ ＴｅCｈNOLOｇY， 2019， 358: 667－675.
[73] 李春燕， 寇生中， 趙燕春，等. 鈦合金表面激光熔覆鈷基合金層的組織及力學(xué)性能[Ｊ]. 材料熱處理學(xué)報(bào)， 2015，36(2): 171－178.
Li C Y， ＫOU Ｓ Ｚ， ＺＨＡO Y C， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄMｅCｈａNiCａL ｐｒOｐｅｒｔY Oｆ Lａｓｅｒ CLａｄ CO-ｂａｓｅｄ ａLLOY COａｔiNｇｓ ONｔiｔａNiUM ａLLOY[Ｊ]. ＴｒａNｓａCｔiONｓ Oｆ MａｔｅｒiａLｓ ａNｄ Ｈｅａｔ Ｔｒｅａｔ-MｅNｔ， 2015， 36(2): 171－178.
[74] 董世運(yùn)， 馬運(yùn)哲， 徐濱士，等. 激光熔覆材料研究現(xiàn)狀[Ｊ]. 材料導(dǎo)報(bào)， 2006， 20(6): 5－13.
ＤONＧ Ｓ Y， MＡ Y Ｚ ， ＸU Ｂ Ｓ，ｅｔ ａL. CUｒｒｅNｔ ｓｔａｔUｓ Oｆ Mａ-ｔｅｒiａL ｆOｒ Lａｓｅｒ CLａｄｄiNｇ[ Ｊ]. MａｔｅｒiａLｓ ＲｅｐOｒｔｓ， 2006， 20(6): 5－13.
[75] ＤＪＡNＡＲＴＨＡNY Ｓ， ＶiＡLＡ Ｊ C， ＢOUiＸ Ｊ. ＡN Oｖｅｒｖiｅｗ OｆMONOLiｔｈiCTiｔａNiUM ａLUMiNiｄｅｓ ｂａｓｅｄ ONTi3 ＡL ａNｄTiＡL[ Ｊ ]. MａｔｅｒiａLｓ CｈｅMiｓｔｒY ＆ ＰｈYｓiCｓ， 2001， 72 ( 3 ):301－319.
[76]LYU Ｓ， ＳUN Y， ＲＥN L， ｅｔ ａL. ＳiMULｔａNｅOUｓLY ａCｈiｅｖiNｇｈiｇｈ ｔｅNｓiLｅ ｓｔｒｅNｇｔｈ ａNｄ ｆｒａCｔUｒｅ ｔOUｇｈNｅｓｓ OｆTi/Ti- ＡLMULｔiLａYｅｒｅｄ COMｐOｓiｔｅｓ [ Ｊ ]. iNｔｅｒMｅｔａLLiCｓ， 2017， 90:16－22.
[77]ＺＨＡNＧ Ｗ Ｂ， Li Ｗ Ｓ， ＺＨＡi Ｈ M， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅａNｄ ｔｒiｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ iN-ｓiｔU ｓYNｔｈｅｓiｚｅｄTi3ＡLCOMｐOｓiｔｅ COａｔiNｇ ONTi-6ＡL- 4Ｖ[Ｊ]. ＳUｒｆａCｅ ａNｄ COａｔiNｇｓＴｅCｈNOLOｇY， 2020， 395: 125 944.
[78] Li Ｊ N， CＨＥN C Ｚ， ＷＡNＧ Ｄ Ｇ. ＳUｒｆａCｅ MOｄiｆiCａｔiON OｆTi-ｔａNiUM ａLLOY ｗiｔｈ Lａｓｅｒ CLａｄｄiNｇ ＲＥ Oｘiｄｅｓ ｒｅiNｆOｒCｅｄTi3ＡL-Mａｔｒiｘ COMｐOｓiｔｅｓ [ Ｊ]. COMｐOｓiｔｅｓ Ｐａｒｔ Ｂ: ＥNｇiNｅｅｒiNｇ，2012， 43(3): 1 207－1 212.
[79] 馬玲玲， 李涵， 孫琳，等. 鈦合金表面激光熔覆Ti/Ni-ＡLN 復(fù)合涂層的組織與摩擦磨損性能[Ｊ]. 熱加工工藝， 2018， 47(4): 180－184.
MＡ L L， Li Ｈ， ＳUN L， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｆｒiCｔiONａNｄ ｗｅａｒ ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄiNｇTi/ Ni- ＡLN COMｐOｓiｔｅCOａｔiNｇ ONTiｔａNiUM ａLLOY ｓUｒｆａCｅ[Ｊ]. ＨOｔ ＷOｒｋiNｇ ＴｅCｈNOL-OｇY， 2018， 47(4): 180－184.
[80] LiU Ｓ N， LiU Ｚ Ｄ， ＷＡNＧ Y， ｅｔ ａL.Ti- ｂａｓｅｄ COMｐOｓiｔｅCOａｔiNｇｓ ｗiｔｈ ｇｒａｄiｅNｔTiCｘ ｒｅiNｆOｒCｅMｅNｔｓ ONTC4TiｔａNiUMａLLOY ｐｒｅｐａｒｅｄ ｂY Lａｓｅｒ CLａｄｄiNｇ[Ｊ]. ＳCiｅNCｅ CｈiNａ， 2014，57(7): 1 454－1 461.
[81] ＡＤＥＳiNＡ O， ＦＡＲOＴＡＤＥ Ｇ Ａ， ＰOｐOOLａ Ａ Ｐ. ＳYNｔｈｅｓiｓ，ｐａｒａMｅｔｒiC ａNｄ ｔｒiｂOLOｇiCａL ｓｔUｄY Oｆ Lａｓｅｒ CLａｄ CO-Ni ｂiNａｒYCOａｔiNｇｓ ONTiｔａNiUM ａLLOY[Ｊ]. MａｔｅｒiａLｓ ＲｅｓｅａｒCｈ Ｅｘｐｒｅｓｓ，2019， 6(5):056 512.
[82] 張 顯， 胡 記， 隋欣夢(mèng)，等. Cｒ 元素含量對(duì) ＴC21 鈦合金表面激光熔覆 Ni- ＡL 涂層組織與性能的影響[Ｊ]. 表面技術(shù)， 2020， 49(1): 311－317.
ＺＨＡNＧ Ｘ， ＨU Ｊ， ＳUi Ｘ M， ｅｔ ａL. ＥｆｆｅCｔｓ Oｆ CｈｒOMiUM ｅL-ｅMｅNｔ CONｔｅNｔ ON MiCｒOｓｔｒUCｔUｒｅｓ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ LａｓｅｒCLａｄｄiNｇ Ni-ＡL COａｔiNｇ ON ＴC21TiｔａNiUM ａLLOY[Ｊ]. ＳUｒｆａCｅＴｅCｈNOLOｇY， 2020， 49(1): 311－317.
[83] 孟祥軍， 劉秀波， 劉海青，等. 鈦合金表面激光熔覆高溫自潤(rùn)滑耐磨復(fù)合涂層[ Ｊ]. 焊接學(xué)報(bào)， 2015， 36(5):59－64.
MＥNＧ Ｘ Ｊ， LiU Ｘ Ｂ， LiU Ｈ Ｑ， ｅｔ ａL. Ｈiｇｈ ｔｅMｐｅｒａｔUｒｅｓｅLｆ-LUｂｒiCａｔiNｇ ｗｅａｒ ｒｅｓiｓｔａNｔ COMｐOｓiｔｅ COａｔiNｇ ｐｒｅｐａｒｅｄ ONｔiｔａNiUM ａLLOY ｓUｒｆａCｅ ｂY Lａｓｅｒ CLａｄｄiNｇ[Ｊ]. ＴｒａNｓａCｔiONｓ Oｆｔｈｅ CｈiNａ ＷｅLｄiNｇ iNｓｔiｔUｔiON， 2015， 36(5): 59－64.
[84] ＺＨＡNＧ L Ｚ， ＺＨＡO Ｚ Y， ＢＡi Ｐ Ｋ， ｅｔ ａL. iN-ｓiｔU ｓYNｔｈｅｓiｓOｆTiC/ ｇｒａｐｈｅNｅ/Ti6ＡL4Ｖ COMｐOｓiｔｅ COａｔiNｇ ｂY Lａｓｅｒ CLａｄ-ｄiNｇ[Ｊ]. MａｔｅｒiａLｓ Lｅｔｔｅｒｓ， 2020， 270: 127 711.
[85] 劉秀波， 王 勉， 喬世杰，等. ＴＡ2 合金激光熔覆鈦基自潤(rùn)滑耐磨復(fù)合涂層的高溫摩擦學(xué)性能[Ｊ]. 摩擦學(xué)學(xué)報(bào)，2018， 38(3): 283－290.
LiU Ｘ Ｂ， ＷＡNＧ M， ＱiＡO Ｓ Ｊ， ｅｔ ａL. Ｈiｇｈ ｔｅMｐｅｒａｔUｒｅｔｒiｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄiNｇTiｔａNiUM Mａｔｒiｘ ｓｅLｆ-LUｂｒiCａｔiNｇ ｗｅａｒ ｒｅｓiｓｔａNｔ COMｐOｓiｔｅ COａｔiNｇ ON ＴＡ2 ＡLLOY[Ｊ]. ＴｒiｂOLOｇY， 2018， 38(3): 283－290.
[86] LiU Ｘ Ｂ， MＥNＧ Ｘ Ｊ， LiU Ｈ Ｑ， ｅｔ ａL. ＤｅｖｅLOｐMｅNｔ ａNｄCｈａｒａCｔｅｒiｚａｔiON Oｆ Lａｓｅｒ CLａｄ ｈiｇｈ ｔｅMｐｅｒａｔUｒｅ ｓｅLｆ- LUｂｒiCａ-ｔiNｇ ｗｅａｒ ｒｅｓiｓｔａNｔ COMｐOｓiｔｅ COａｔiNｇｓ ONTi- 6ＡL- 4Ｖ ａLLOY[Ｊ]. MａｔｅｒiａLｓ ａNｄ ＤｅｓiｇN， 2014， 55: 404－409.
[87] ＪiＡNＧ Ｂ Ｚ， ＺＨＡO Ｚ C， ＧONＧ Ｚ Ｂ， ｅｔ ａL. ＳUｐｅｒLUｂｒiCiｔYOｆ MｅｔａL- MｅｔａL iNｔｅｒｆａCｅ ｅNａｂLｅｄ ｂY ｇｒａｐｈｅNｅ ａNｄ MOＷＳ4NａNOｓｈｅｅｔｓ [ Ｊ ]. ＡｐｐLiｅｄ ＳUｒｆａCｅ ＳCiｅNCｅ， 2020， 520:146 303.
[88]MOＫＨＡLiNＧＡM Ａ， ＫUMＡＲ Ｄ， ＳＲiＶＡＳＴＡＶＡ Ａ. Mｅ-CｈａNiCａL ｂｅｈａｖiOUｒ Oｆ ｇｒａｐｈｅNｅ ｒｅiNｆOｒCｅｄ ａLUMiNUM NａNOCOMｐOｓiｔｅｓ [ Ｊ]. MａｔｅｒiａLｓ ＴO(shè)ｄａY: ＰｒOCｅｅｄiNｇｓ， 2017， 4(2): 3 952－3 958.
[89] 牛 偉， 孫榮祿. ｈ-ＢN 含量對(duì)激光熔覆自潤(rùn)滑涂層微觀組織和磨損性能的影響[Ｊ]. 中國(guó)激光， 2011， 38(8):0 803 011.
NiU Ｗ， ＳUN Ｒ L. ＥｆｆｅCｔ Oｆ ｈ- ＢN CONｔｅNｔ ON MiCｒOｓｔｒUC-ｔUｒｅｓ ａNｄ ｗｅａｒ ｒｅｓiｓｔａNCｅ Oｆ Lａｓｅｒ CLａｄｄiNｇ ｓｅLｆ- LUｂｒiCａNｔCOａｔiNｇｓ[ Ｊ]. CｈiNｅｓｅ ＪOUｒNａL Oｆ Lａｓｅｒｓ， 2011， 38 ( 8):0 803 011.
[90] ＷＥNＧ Ｆ， ＨU C， CＨＥN C Ｚ， ｅｔ ａL. Lａｓｅｒ CLａｄｄiNｇ iNｄUCｅｄｓｐｈｅｒiCａL ｇｒａｐｈiｔiC ｐｈａｓｅｓ ｂY ｓUｐｅｒ- ａｓｓｅMｂLY Oｆ ｇｒａｐｈｅNｅ-Liｋｅ MiCｒOｓｔｒUCｔUｒｅｓ ａNｄ ｔｈｅ ａNｔiｆｒiCｔiON ｂｅｈａｖiOｒ[ Ｊ]. ＡCＳCｅNｔｒａL ＳCiｅNCｅ， 2021， 7(2): 318－326.
相關(guān)鏈接
