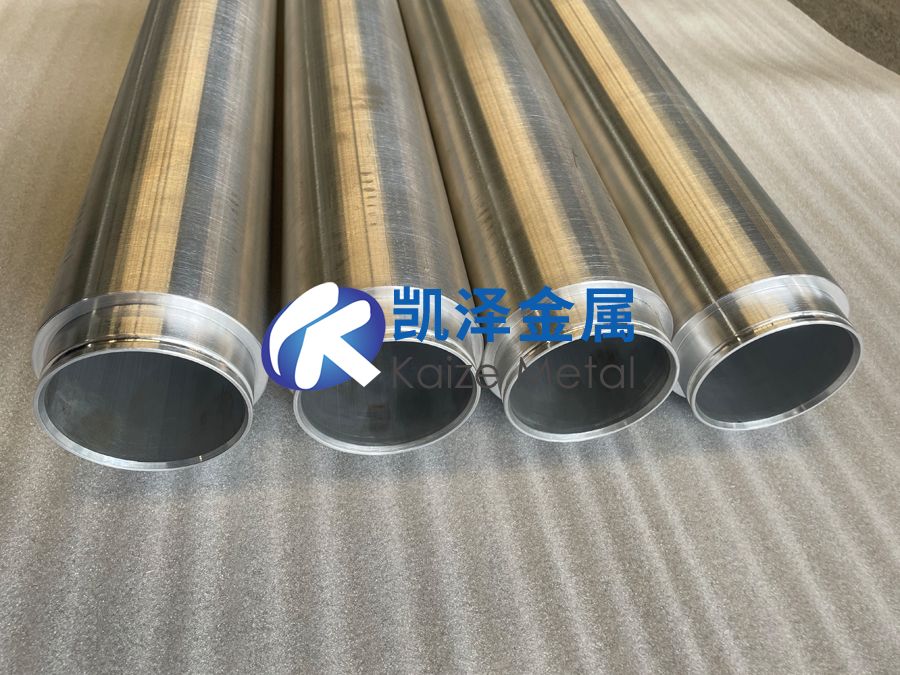

一、產(chǎn)品名稱：鋁靶管、鈦鋁靶

1、產(chǎn)品規(guī)格參數(shù)

純度：99.9% 99.99% 99.999%

粒度：LD70× OD56 LD155×OD125或根據(jù)客戶要求生產(chǎn)。

2、產(chǎn)品優(yōu)勢(shì)及特點(diǎn)

1）純度高，良好的導(dǎo)電性，延展性，耐腐蝕性。

2）可根據(jù)用戶要求，生產(chǎn)不同規(guī)格的產(chǎn)品。

3）包裝：木箱包裝。

3、相關(guān)產(chǎn)品

高純鈦鋁靶99.9% 99.99% 99.999%按客戶要求生產(chǎn)

高純鈦鋁粒99.9% 99.99% 99.999%按客戶要求生產(chǎn)

高純鈦鋁管99.9% 99.99% 99.999%LD70× OD56 LD155×OD125或按客戶要求生產(chǎn)

二、產(chǎn)品名稱：鉻靶材、鉻靶塊

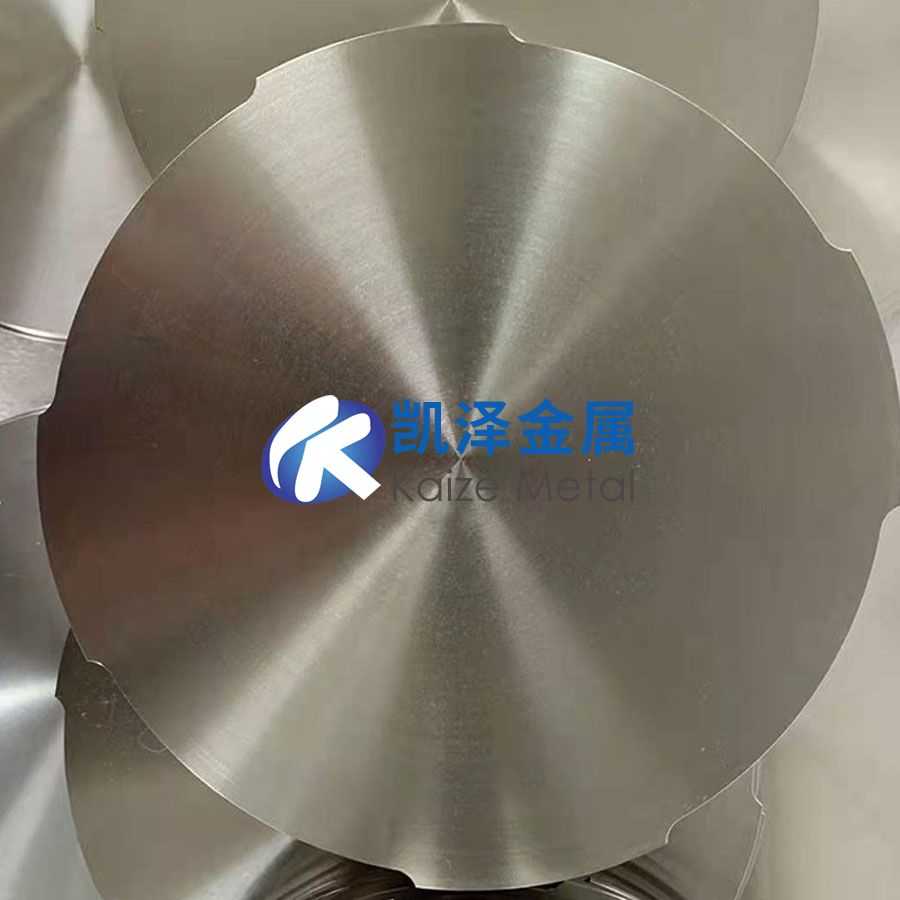

凱澤金屬鉻靶材規(guī)格：

圓靶（直徑φ1"-φ14"，厚度0.5-15mm）

板靶(長<500mm，寬<500mm，高<25mm）

管靶（外直徑φ3.0mm-φ300mm,內(nèi)直徑φ2.0mm-280mm）

材料純度：>99.995%

金屬雜質(zhì)含量：（Al/Fe/Ca/Mg/Cu/Co/Ni/Ti/Mn/Si/Na/K//P/W/Mo/Zn/Sn）：<10ppm

平整度（TIR）:<20μm

局部平整度（STIR）:<10μm

翹曲度（Warp）:<50μm

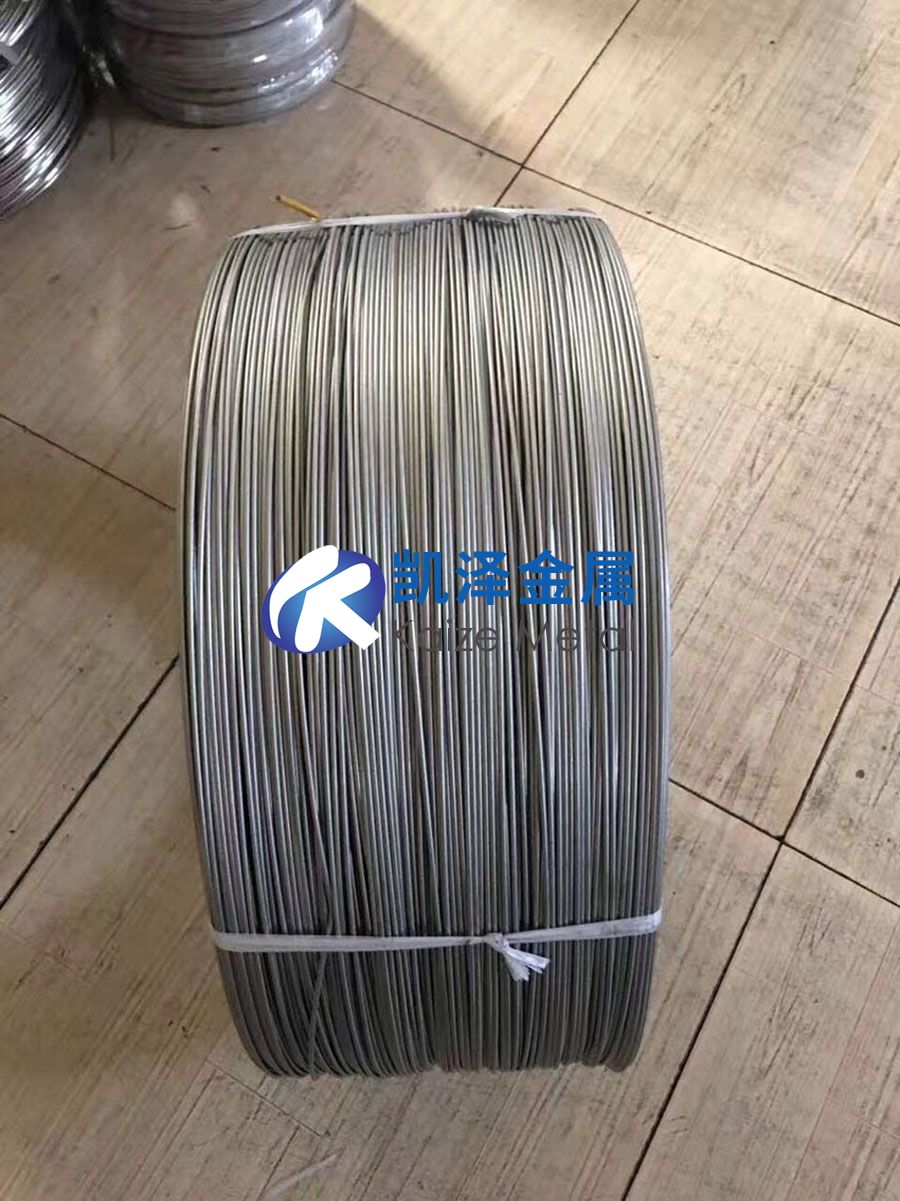

三、產(chǎn)品名稱：鈦合金絲、TC4鈦絲

鈦及鈦合金具有密度小、比強(qiáng)度高、耐腐蝕以及生物相容性好等眾多優(yōu)點(diǎn)，不僅被廣泛應(yīng)用于航空航天、海洋工程、醫(yī)療等高端領(lǐng)域，而且逐漸進(jìn)入人們的日常生活中，如轎車零部件、眼鏡架及餐具等。TC4鈦合金是應(yīng)用最為廣泛的一種α+β型鈦合金，具有高的強(qiáng)度、塑性、韌性以及良好的焊接性能，其絲材可用于制作結(jié)構(gòu)架、加固筋、安全防護(hù)架等構(gòu)件。

鈦合金絲材通常采用焊接方式進(jìn)行連接，包括鎢極氬弧焊、等離子焊接、激光焊接、電子束焊接等，其共同特點(diǎn)是鈦合金焊接時(shí)具有局部高溫、快速冷卻等特點(diǎn)，會(huì)導(dǎo)致材料焊接處組織與性能變差。

目前，國內(nèi)外學(xué)者已進(jìn)行了多種焊接方式的相關(guān)研究， 研究了鎢極氬弧焊對(duì)α+β型鈦合金組織與性能的影響， 闡述了沖擊韌性與晶粒大小成反比關(guān)系； 利用YAG激光焊接方法焊接Ti-6Al-4V合金，發(fā)現(xiàn)其焊合區(qū)域存在大量馬氏體，使得材料局部塑性下降，變脆變硬；對(duì)TC4鈦合金絲材進(jìn)行了焊接，發(fā)現(xiàn)焊后材料晶粒粗大，呈現(xiàn)脆性。然而，對(duì)于鈦合金絲材的新興應(yīng)用——焊接防護(hù)架的性能研究鮮有報(bào)道，而其塑性、韌性對(duì)于防護(hù)效果十分關(guān)鍵，直接涉及到人身安全。因此，本研究通過鎢極氬弧焊接工藝制備TC4鈦合金防護(hù)架，對(duì)其進(jìn)行沖擊試驗(yàn)，分析沖擊性能及失效原因，為鈦合金防護(hù)架的制備提供參考。

TC4鈦合金絲材的化學(xué)成分(w/%)

1、TC4鈦合金絲材焊件在快熱及快冷焊接熱循環(huán)作用下，由中心焊接處到母材呈由高到低的溫度梯度，使得形成的組織呈現(xiàn)梯度性，即焊合區(qū)、熱影響區(qū)以及母材區(qū)。

2、焊合區(qū)域存在馬氏體相，該馬氏體相主要以α"相形式存在，并有少量的α"相。斜六方結(jié)構(gòu)的α"相滑移面少，使得焊合區(qū)域的局部顯微維氏硬度平均值達(dá)5.5GPa， 是母材區(qū)域硬度值的近1.5倍。

3、焊件斷口平齊且?guī)缀鯚o頸縮現(xiàn)象，存在河流狀解理臺(tái)階，為脆性斷裂。

相關(guān)鏈接
